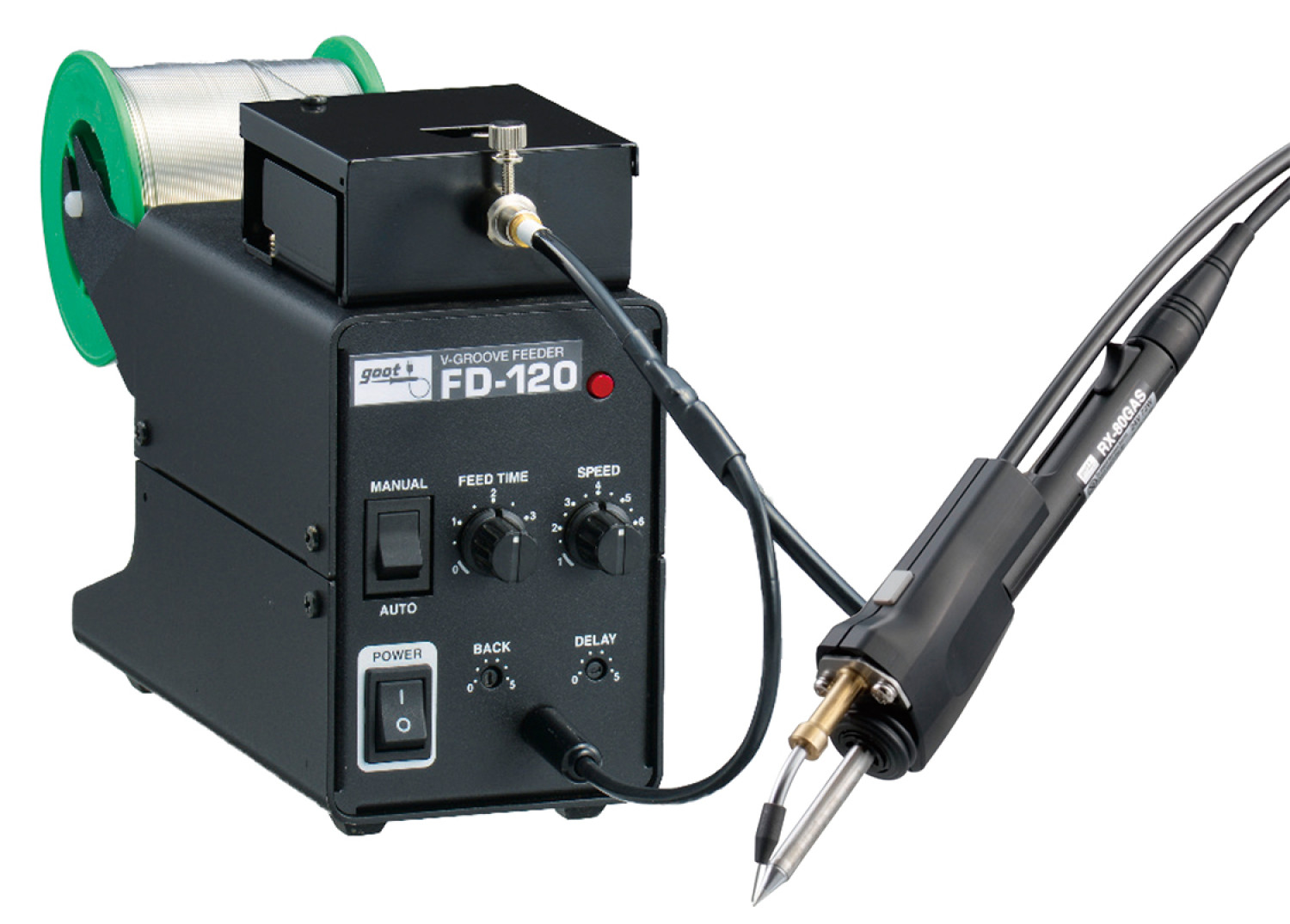

鉛フリーはんだ対応 V溝加工機能付はんだ送り装置
FD-120

V溝加工ではんだ飛散対策ができます。別売のV 溝ユニット部が必要です。

希望小売価格 ¥41,800(税込)
JANコード 4975205452564
梱包内容 FD-120本体　
はんだリールシャフト
※はんだ、こて部および、こて部装着のオプションパーツは製品に含まれません。

写真のはんだは製品に含まれていません。

V 溝ユニット部（別売）が交換式になった事により、異なるはんだ径への仕様変更が容易になりました。

V溝ユニット（別売）希望小売価格 ¥25,300(税込)
※ 対応はんだの線径ごとにV溝ユニットが異なります。
購入時、対応オプションのFD-180VUシリーズより対応するはんだ径のユニットを別途ご購入ください。

  • 片手ではんだ付け作業が可能。FD-100TA（別売）に内蔵されたスイッチでモーターをオン・オフ。
  • Φ0.6—1.6mm鉛フリーはんだ対応。
  • はんだ詰まりの少ないストレート送り。

V溝加工機能

はんだにV溝加工を行うことで、はんだ内部にあるフラックスのガスが逃げやすくなり、不良原因となる「はんだ・フラックスの飛散」を軽減することができます。

Φ1.6鉛フリーはんだ対応

スムーズに通過するチューブを使用しているので、太めのはんだにも対応できます。

はんだ詰まりの少ないこて部形状

はんだが詰まりにくいこて部形状を採用。はんだをストレートに挿入できます。

お手持ちのこて部に後から装着可能

当社ステーション型はんだこて（RXシリーズ）に対応しています。

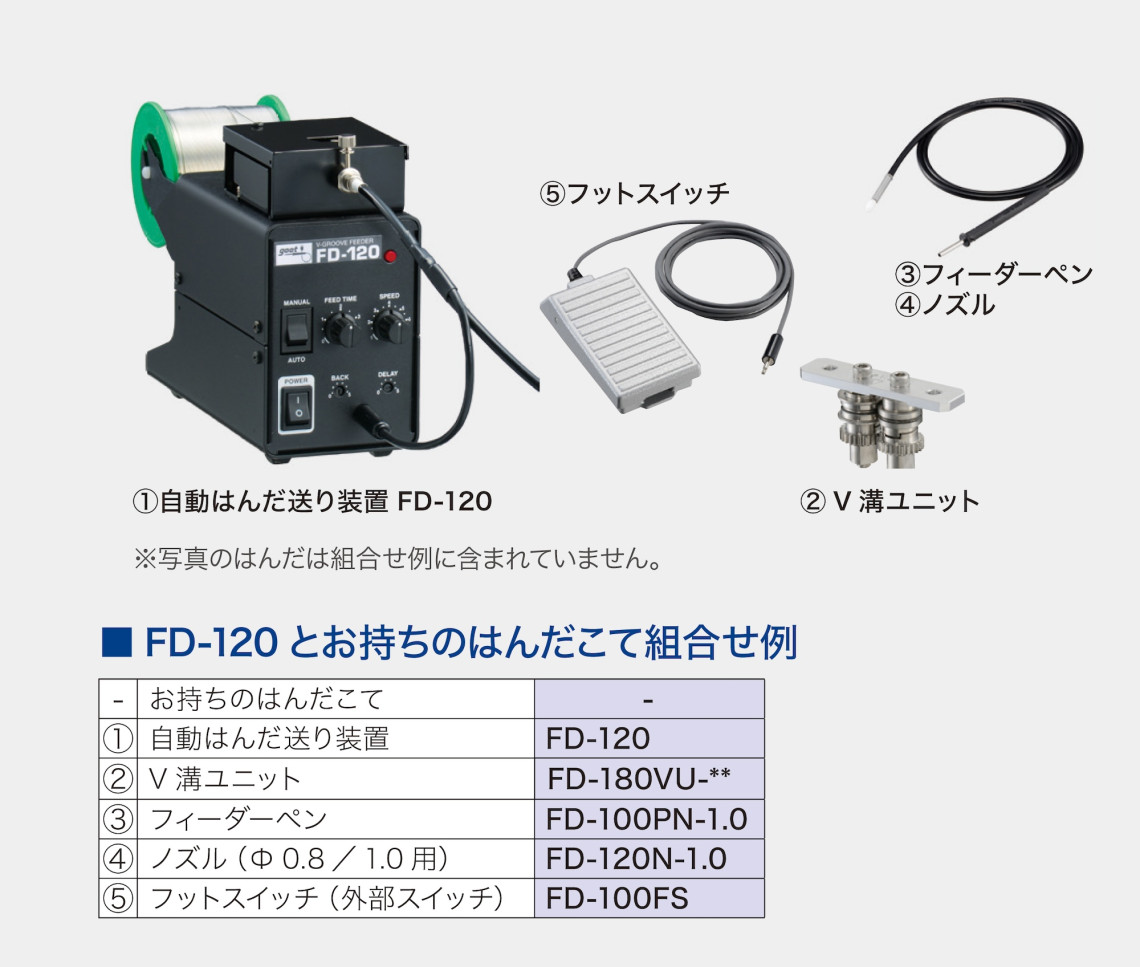

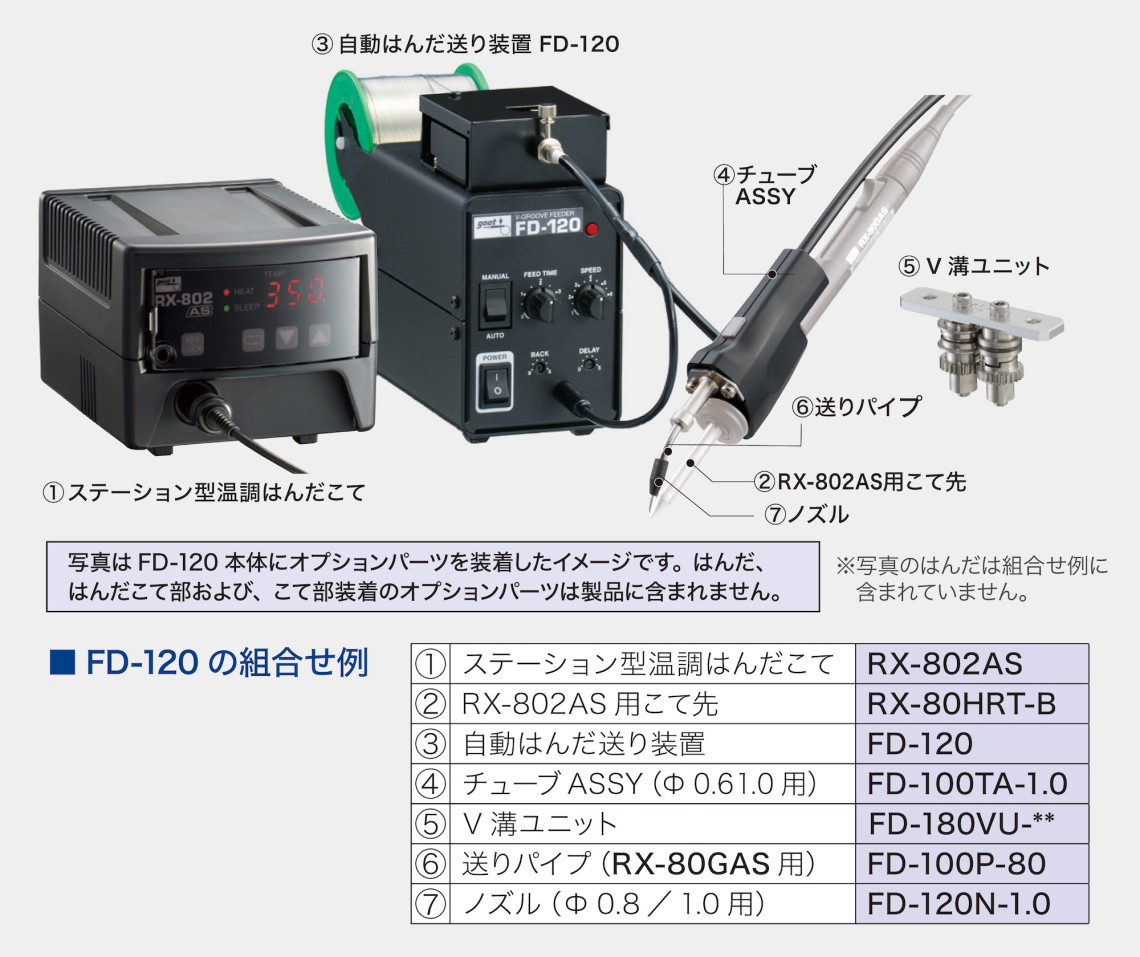

システム組み合わせ例

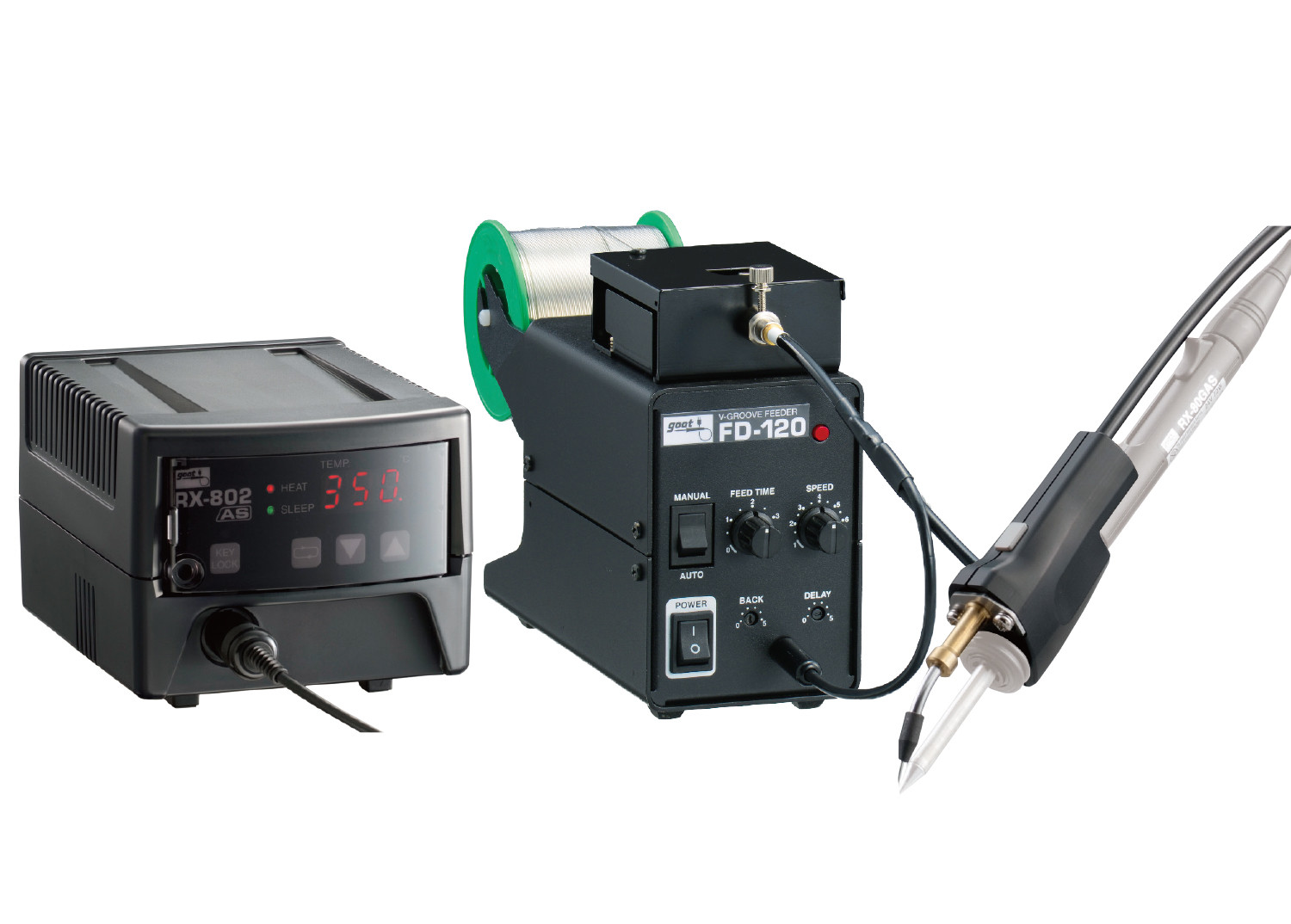

写真はFD-120本体にオプションパーツを装着したイメージです。はんだ、こて部および、こて部装着のオプションパーツは製品に含まれません。

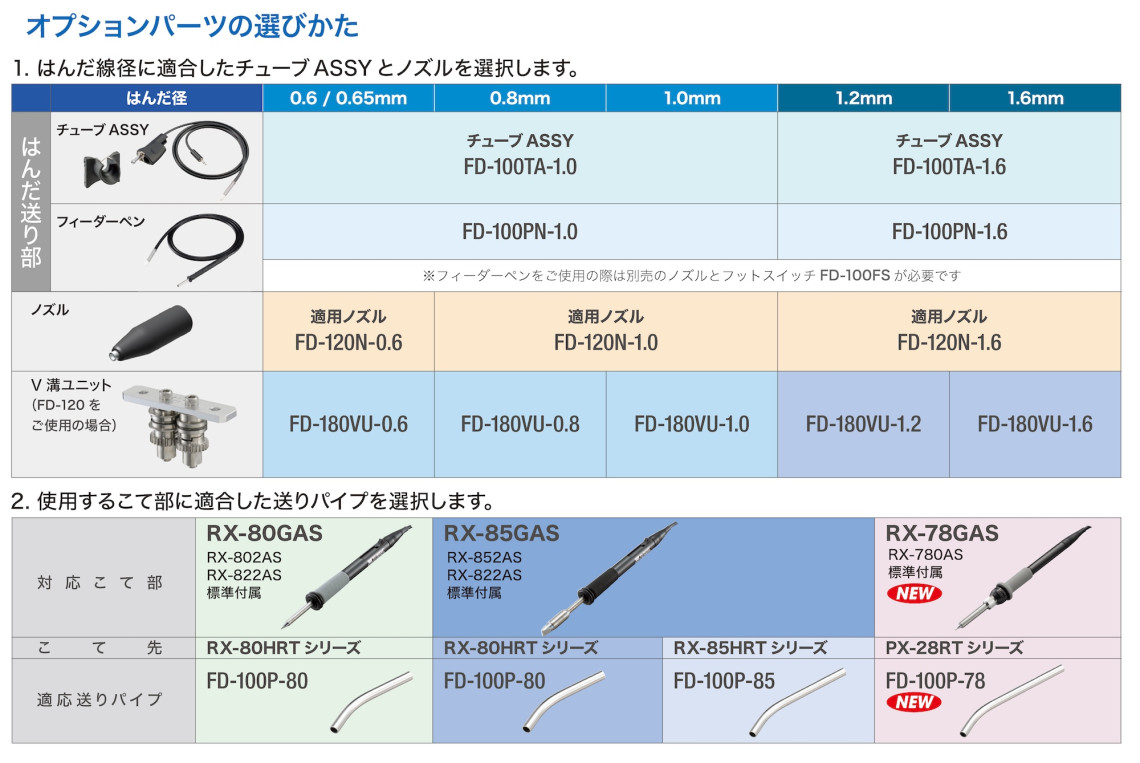

オプションパーツの選び方

製品仕様

型番 FD-120
JANコード 452564
定格電圧 100–240V AC 50/60Hz（フリー電源&インレット）
消費電力 8W
電源コード長 1.5m（インレット3芯コード）
対応機種 RX-802AS (RX-80GAS)
RX-852AS (RX-85GAS)
RX-822AS (RX-80/85GAS)
RX-701/711AS (RX-72GAS)
対応はんだ（鉛フリーはんだ対応） φ0.6  φ0.8  φ1.0  φ1.2  φ1.6 mm
はんだ送り速度（無負荷時） φ0.6 φ0.8 : 4–22 mm/s、φ1.0 φ1.2 : 3–20 mm/s、φ1.6 : 0–16 mm/s
はんだ送り時間 0–4sec
はんだ戻し量 0–5mm（一定速度）
サイズ 82 (W) × 150 (H) × 210 (D) mm
重量 1.5kg（コード除く）
