鉛フリーはんだ対応高蓄熱デジタル温調はんだこて(PAT.P)

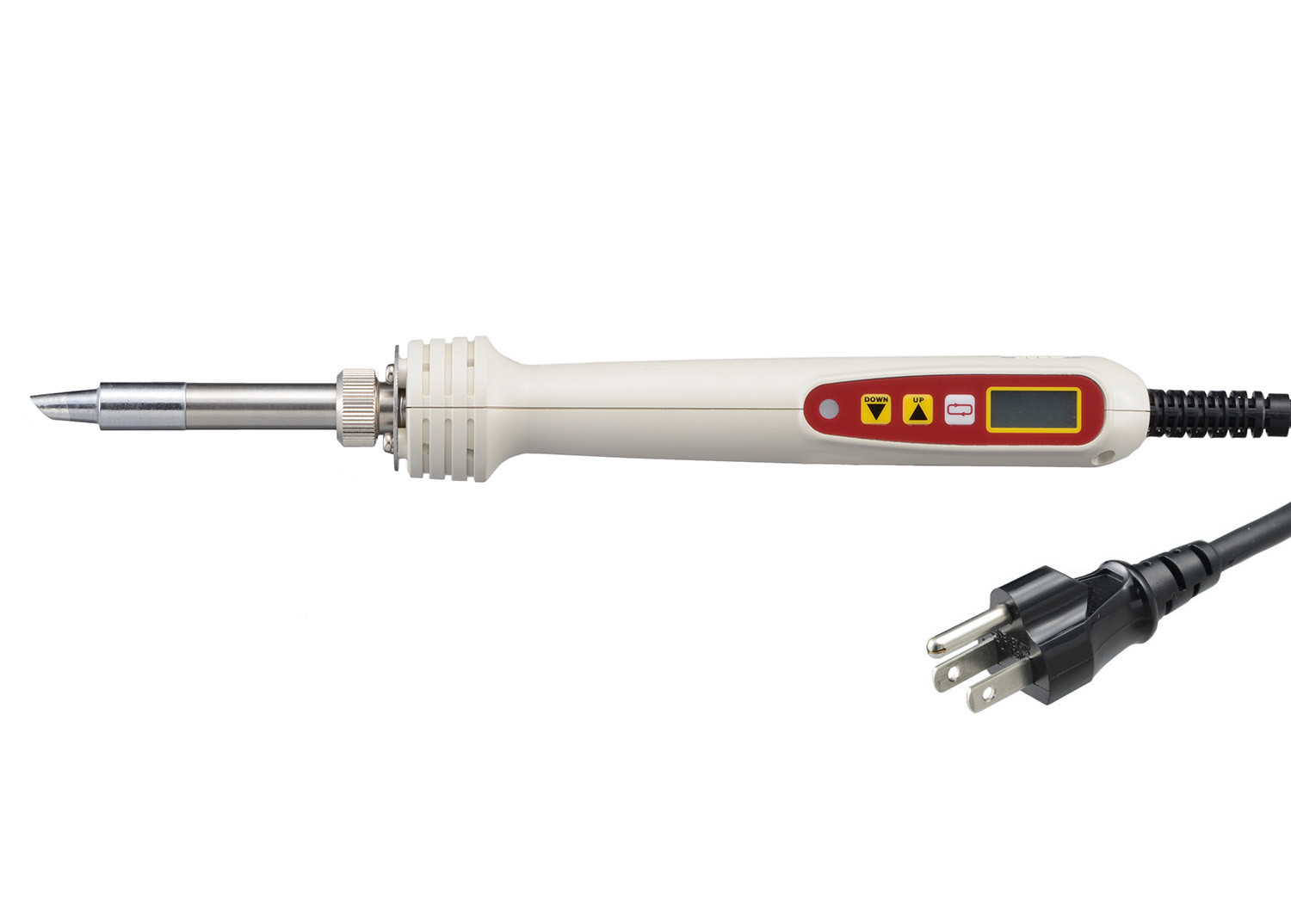

PX-480E（3芯プラグ）

Smart Iron®︎シリーズ〈高蓄熱こて先仕様〉熱量を必要とするはんだ付けに。

希望小売価格	¥9,570(税込)
JANコード	4975205031776
梱包内容	こて先（PX-48RT-5C）

耐熱キャップ（TQ-CAP）は使用できません。

特長

仕様

替えこて先

交換部品

高蓄熱仕様のこて先で作業効率UP

モーター・トランス・ハーネス加工(オーディオや車載)・トライアック・ステンドグラスなどのはんだ付け作業に適した高蓄熱タイプです。
従来機種のPX-280と比較してこて先の蓄熱量や接触面積を広げたことで作業性の向上を見込めます。

（注）PX-280E は３芯コード・アースピンプラグ付です。

ステーションの機能をはんだこてに搭載

• ステーションの機能をはんだこてに搭載。
• 軽量・コンパクト設計で、熱回復力を追求した高性能鉛フリー対応はんだこてです。
• スリープ機能・シャットダウン機能により、こて先の空焼きによる劣化やコンセントの抜き忘れによるトラブルを予防します。

キーロック機能

暗証番号方式によるキーロックで工具・カードが必要ありません。

スリープ機能

あらかじめ設定した時間内（0〜999分）に作業を行わなかった時、自動的にこて先の温度を下げ（100℃〜設定可能）、待機状態にすることができる機能です。

こまめにスリープさせ、こて先の空焼きによる酸化を軽減することでこて先の長寿命化になります。シャットダウン機能との併用ができます。
◎スリープ時間と温度の設定も可能です。設定方法は取扱説明書をダウンロードしてご確認ください。

名称	入力範囲	初期値
スリープ開始時間（ct）	0〜999分	5分
スリープ温度（SSt）	100〜(設定温度-50)℃	200℃ ／ 392°F

※スリープ温度は設定温度より50℃以上低くしないと設定できません。

アクティブスリープ機能

通常使用時、ダウンキー▼を1秒押しつづけると強制的にスリープ機能を作動させることができます。

らくらくスリープ解除

スリープ中、動きを感知するとスリープを解除します。スリープ中のグリップに振動を与えるだけで、スリープの解除が容易に行えます。
スリープ感度の数値が小さいほど解除の感度が上がります。（初期値3：1〜10まで設定可能）

シャットダウン機能

振動センサーによるシャットダウン機能の設定が可能です。あらかじめ設定した時間内に作業を行わなかった時、自動的に電源をOFFします。
再起動時はいずれかのボタンを押すか、電源コードの抜き差しが必要です。

◎シャットダウン時間の設定が可能です。
・シャットダウン開始時間：初期値 60分（入力範囲 0〜999分）
・シャットダウン開始時間を0にすると、シャットダウン機能はOFFになります。

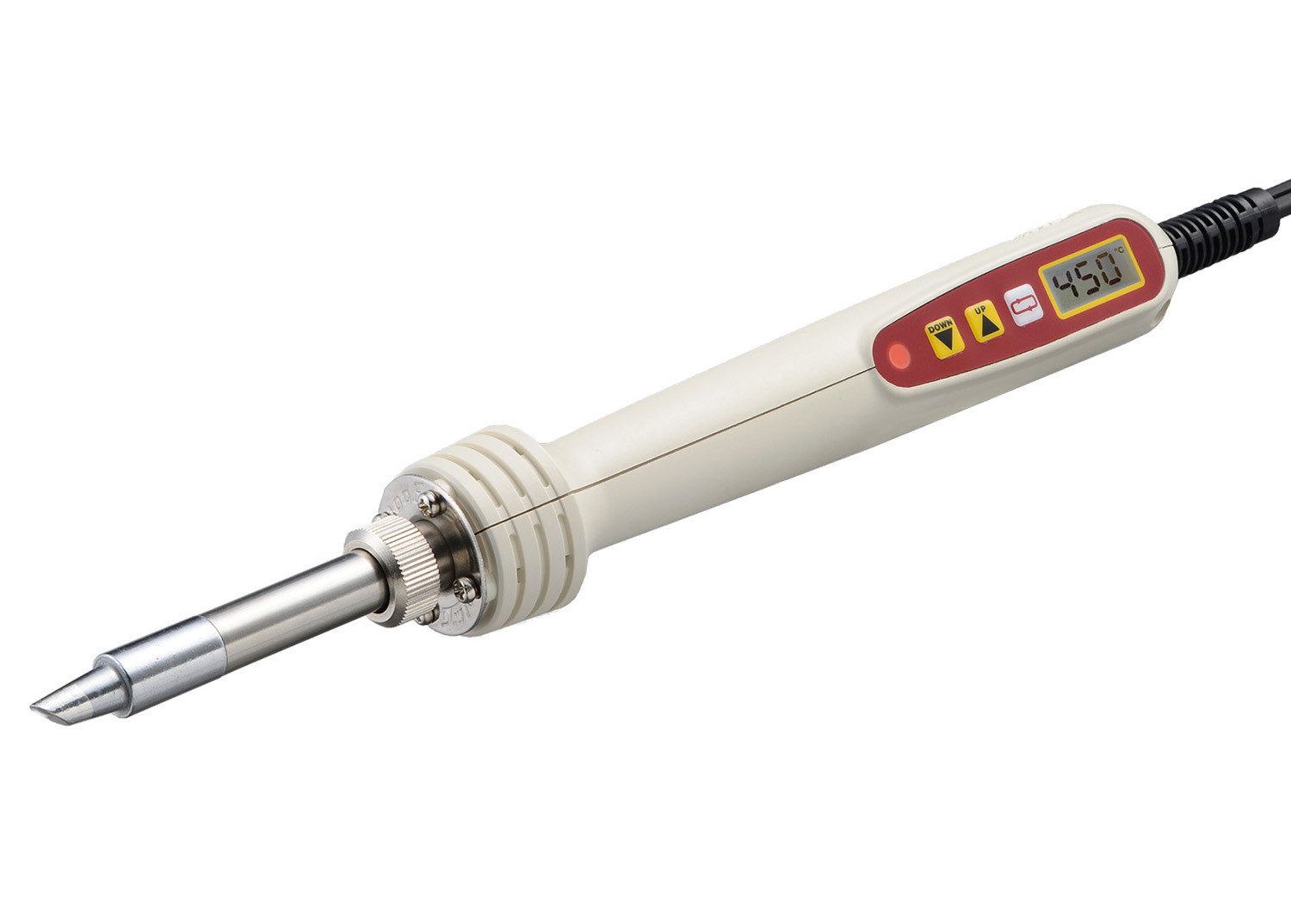

はんだこてに搭載されたデジタル表示窓

はんだこてに搭載されたデジタル表示で設定温度を一目で確認。
アップキー/ダウンキーで200℃〜500℃まで1℃単位の温度設定が可能です。

ヒーター通電LEDランプ付き。

はんだ付けライフの安心・安全をサポート

●スリープ機能
●シャットダウン機能
●起動モードの設定
コンセント挿入時の加熱設定を選べます。ONにすることで、不意の火傷の防止や災害時の停電復旧時の火災や、電力の浪費を防ぎます。
・ON: コンセントを挿しても加熱せずボタンを押すと加熱します。
・OFF: コンセントを挿すと加熱します。（標準設定）

素早い温度立ち上がり

ミドルクラスのステーション型はんだこてに匹敵する温度立ち上がり。電源投入から約60秒で設定温度450℃に到達します。
高出力ヒーターとセンサーの組み合わせにより、負荷の大きい連続作業でもこて先の温度低下がほとんど気になりません。
熱回復力に優れ、製造現場での連続したはんだ付け作業にも対応します。

作業性に優れたグリップ形状

握りやすさを求めた新設計のエルゴデザイングリップ。グリップとこて先の距離が短くなっており作業性が高いです。

また、当社のセラミックヒーター専用こて台が使用可能です。
・はんだこて台セラミックこて専用　ST-27(推奨)、ST-76、ST-77
・こて台付はんだリール台　ST-53

種類豊富な交換こて先（PX-48RTシリーズ）

交換こて先は、PX-48RTシリーズをご使用ください。
標準付属こて先（PX-48RT-5C）は直径5mmのC型形状です。
全て広島県の自社工場にて生産し、こて先の精密加工を行っています。

表示温度の校正（CAL機能）

設定温度とこて先温度計の温度差をデジタル補正できるCAL機能を搭載。

エラー表示について

エラー表示	原因	対策
SoP	センサーが断線している	センサーが通電していない時の表示です。ヒーターを交換してください。
ErO	メモリー異常	再度設定し直せば問題なく使用できますが、頻発するようでしたら当社までご連絡ください。
HtA	センサー異常、ヒーター異常	センサーあるいはヒーターに異常がある時の表示です。ヒーターを交換してください。
SSt	センサー異常	センサー異常の表示です。ヒーターを交換してください。
VEr	振動センサー異常	振動センサーに異常があります。頻発するようでしたら当社にご連絡ください。 UP/DOWNキーで「lgn」を「SLc」に変更すると、電源プラグを抜くまでスリープ・シャットダウン機能を一時的に停止し、使用を継続できます。

詳しい設定方法・各種機能説明については取扱説明書をダウンロードしてご確認ください。

こて先の交換方法

ナットを緩め、ワッシャー、こて先の順で取り外します。組み立ては逆の手順で行ってください。

〈注意〉コンセントからプラグを抜き、こて先及び周辺部が完全に冷めたことを確認してから作業してください。

〈注意〉こて先を交換する際、本体のヒーター表面にこて先内部のパイプが抜けて付着していないことを確認してください。ヒーターにパイプが付着している場合は、パイプを取り除いてから新しいこて先に交換してください。パイプによりヒーターがショートし、故障する恐れがあります。

製品仕様

型番	PX-480E（3芯プラグ）	PX-480
JANコード	4975205031776	4975205031769
定格電圧	100V AC 50/60Hz
消費電力	80W
温度設定範囲	200－500℃
リップル温度	無負荷時±5℃
アース抵抗	2Ω以下	－
リーク電圧	2mV未満	－
絶縁抵抗	100MΩ以上(500V DC)
ヒーター	セラミックヒーター
電源コード長／プラグ	1.5m(3芯コード・アースピンプラグ付)	1.5m
全長／重量	229mm / 85g
付属品	こて先（PX-48RT-5C）
