ステーション型温調はんだこて
RX-780AS

200–480℃／Smart Iron®︎シリーズ。ランニングコスト追求のステーション型温調はんだこて

希望小売価格	¥28,600(税込)
JANコード	4975205031790
内容	ステーション部こて部（RX-78GAS：こて先PX-28RT-S2C付属）こて台（ST-27：クリーナー、スポンジ付属）

特長

仕様

替えこて先

交換部品

Smart Ironシリーズステーション型温調はんだこて

・熱回復力を追求した高性能鉛フリー対応はんだこてです。
・LEDバックライト付き大型液晶画面により視認性が改善。
・省スペースなコンパクト設計
・絶縁トランス採用により、作業者／ワークへの安全性が向上しました。
・スリープ機能／シャットダウン機能により、こて先の空焼きによる劣化やコンセントの抜き忘れによるトラブルを予防します。

ミドルクラス最速の立ち上がりと優れた熱回復力

標準こて先使用時、設定温度350℃まで約30秒で到達します。

高出力ヒーターとセンサーの組み合わせにより、負荷の大きい連続作業でもこて先の温度低下がほとんど気になりません。

大型液晶画面で視認性・可読性が向上

デジタル表示で設定温度を一目で確認。
アップキー/ダウンキーで200℃〜480℃まで1℃単位の温度設定が可能です。

従来品に比べて大きくなった液晶ディスプレイとLEDバックライトの採用により、表示温度やその他情報の視認性が向上しました。

快適、極細グリップ

こて部が細く、軽くなり、とりまわしが容易な柔軟なケーブルにより操作性が向上しました。
また、断熱構造を見直し、グリップ部の温度上昇を低減しました。

はんだ付けライフの安心・安全をサポートする賢い機能

スリープ機能

不使用時、自動的にこて先温度を低下（スリープ）させることで、こて先を酸化から守ります。
シャットダウン機能と併用可能です。

らくらくスリープ解除

スリープ状態で、はんだこてに軽く触れるとスリープが解除され、はんだ付け温度まで復帰します。

シャットダウン機能

・使用停止後、一定時間経過すると自動的に電源が切れます。
・温度低下中も温度表示あり。
・電力の浪費や不意の火傷、外出時の電源切り忘れなどを防ぎます。

※再度使用時はいずれかのキーを押すか、再度スイッチをONにしてください。

キーロック機能

暗証番号方式によるキーロックで工具・カードが必要ありません。
暗証番号を登録することで、設定した温度やその他の設定を管理者以外が変更できないようにロックすることができます。

高絶縁、信頼性の24V出力

ヒーター回路は絶縁トランスで電源ラインから完全に分離。こて部電圧が24Vと低電圧で電子部品にも安心です。

表示温度の校正（CAL機能）

設定温度とこて先温度計の温度差をデジタル補正できるCAL機能を搭載。

交換こて先

交換こて先は、PX-28RT/PX-28Tシリーズをご使用ください。
豊富なバリエーションの交換こて先を用意しております。ページ上部の「替えこて先タブ」からご確認ください。
こて先は、全て広島県の自社工場にて精密加工、検査を行なっています。

別売の変換アダプターで2Pコンセントに簡単取付

変換アダプターP-10のご使用で、ご家庭の2PコンセントでRX-780ASを使用できます。
なお、アースは必ず接地してください。
※RX-780ASは3芯コード・アースピンプラグ仕様です。

部品構成図

こて先や部品の交換作業を行う際は必ず取扱説明書をお読み下さい。

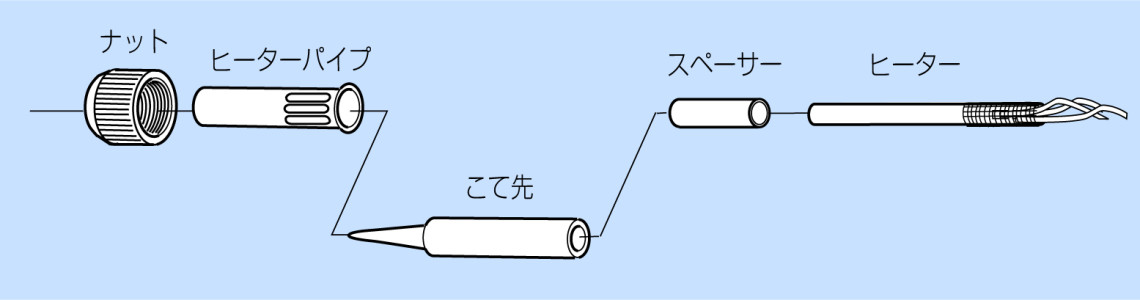

こて先の交換方法

ナットを緩め、ヒーターパイプ、こて先、スペーサーの順で取り外します。組み立ては逆の手順で行ってください。

〈注意〉コンセントからプラグを抜き、こて先及び周辺部が完全に冷めたことを確認してから作業してください。

〈注意〉こて先を交換する際、本体のヒーター表面にこて先内部のパイプが抜けて付着していないことを確認してください。
ヒーターにパイプが付着している場合は、パイプを取り除いてから新しいこて先に交換してください。
パイプが取り除かれていない場合、ヒーターがショートし故障する恐れがあります。

製品仕様

型番		RX-780AS
定格電圧		100V AC　50/60Hz
消費電力		80W
こて部電圧／電力		24V AC / 70W
温度設定範囲		200–480℃
サイズ	こて部	全長 183mm（コードアーマー除く）
	本体	149(L) × 96(W) × 114(H)mm
重量	こて部	約48g（コード除く）
	本体	約1.8kg（コード除く）
アース抵抗		2Ω以下
リーク電圧		2mV未満
こて部 — 温度制御部間コード長		1.2m
電源コード長		1.5m（３芯コード・アースピンプラグ付）
付属品		こて台（ST-27）標準こて先 (PX-28RT-S2C)
