• RoHS2
  • 静電対策

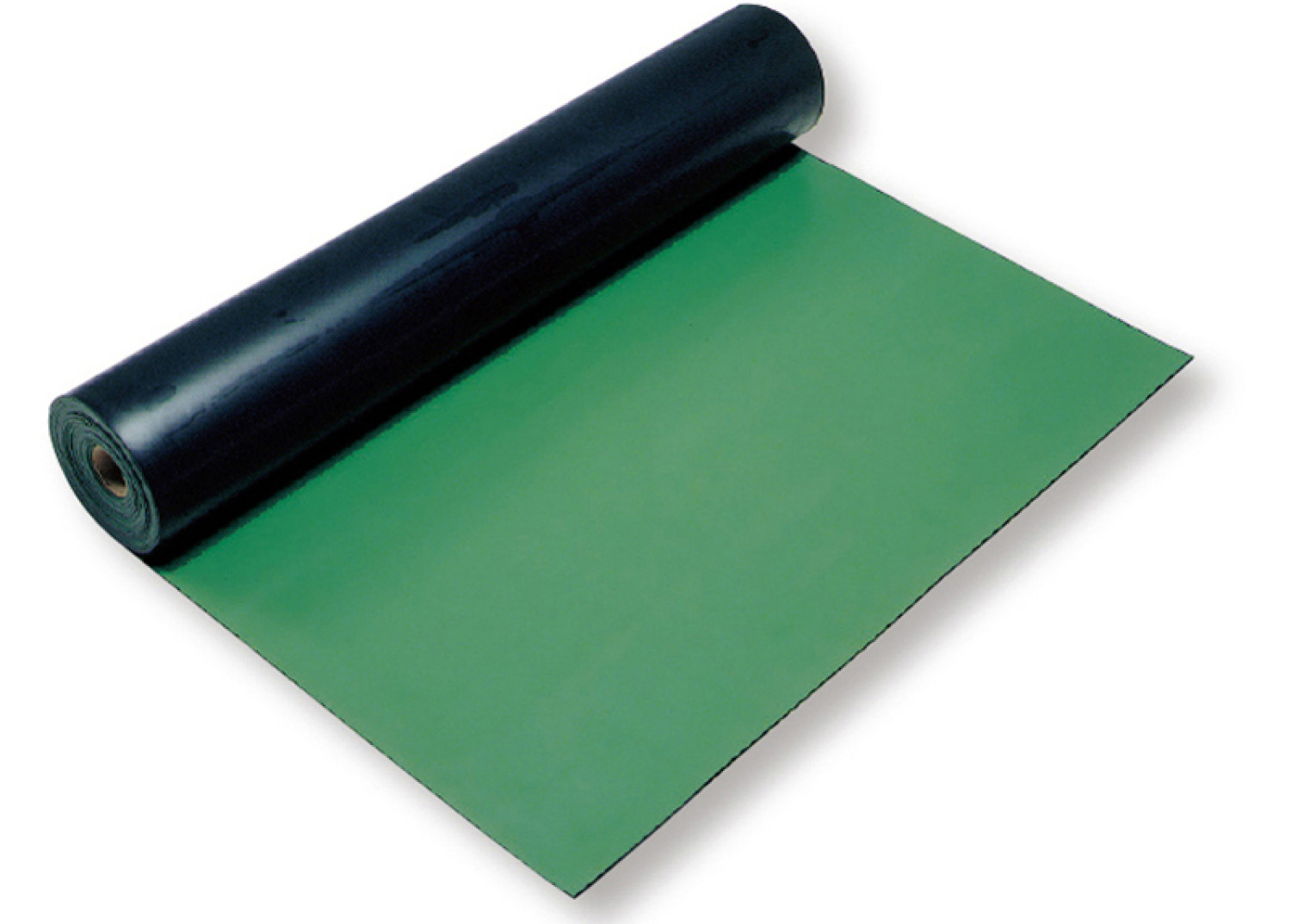

静電マット 10m
WD-130

静電気対策が必要なICなど電子部品組立の作業場に最適です。

希望小売価格 ¥77,000(税込)
JANコード 4975205700504
梱包内容 プレート付アース線 2本入り（WD-1E）付属

RoHS2対応の静電マットです。

  • 静電気対策が必要なICなど電子部品組立の作業場に最適です。
  • RoHS2(欧州の有害物質規制10物質）に対応しているので、安心安全に使用できます。
  • 10ｍ×1ｍの長尺仕様です。

オプション

  • プレート付アース線　WD-1E
  • アルミテープ　WD-3020
  • 短略プレート　WD-1P

プレート付アース線:WD-1Eの使用方法

・マットの汚れを取り除いて、黒色の面を粘着テープ部で固定します。
・マット10mあたり１個をご使用ください。
・接地場所まで距離がある場合は別途アース線（1.25mm²）をご購入の上、ご使用ください。

短略プレート:WD-1Pの使用方法

・マットの汚れを取り除いて、黒色の面を粘着テープ部で固定します。
・マット1mにつき、2〜3本使用してください。

施工例

◎長い廊下
A-B間に短略プレートWD-1Pを入れ、それぞれにアース接続してください。

◎広い部屋
短略プレートと別売のアルミテープ WD-3020でA-D間をアースしてください。

◎複数の作業台
必ず並列接続でアース接地をしてください。

製品仕様

型番 WD-13 WD-130
JANコード 700511 700504
長さ 2m 10m
幅 1m
厚さ 2mm
材質／硬度 合成ゴム／65
面抵抗 表面（緑） 107-109Ω/sq
表面（黒） 103-105Ω/sq

オプション

品名 プレート付アース線 短絡プレート アルミテープ
型番 WD-1E WD-1P WD-3020
JANコード 700078 700085 700108
サイズ／仕様 50×100mm／
2mコード付(2本入り)		 50×100mm
（10枚入り）		 厚さ: 0.05mm
幅 : 30mm（20m巻）
