熱風式リワークステーション

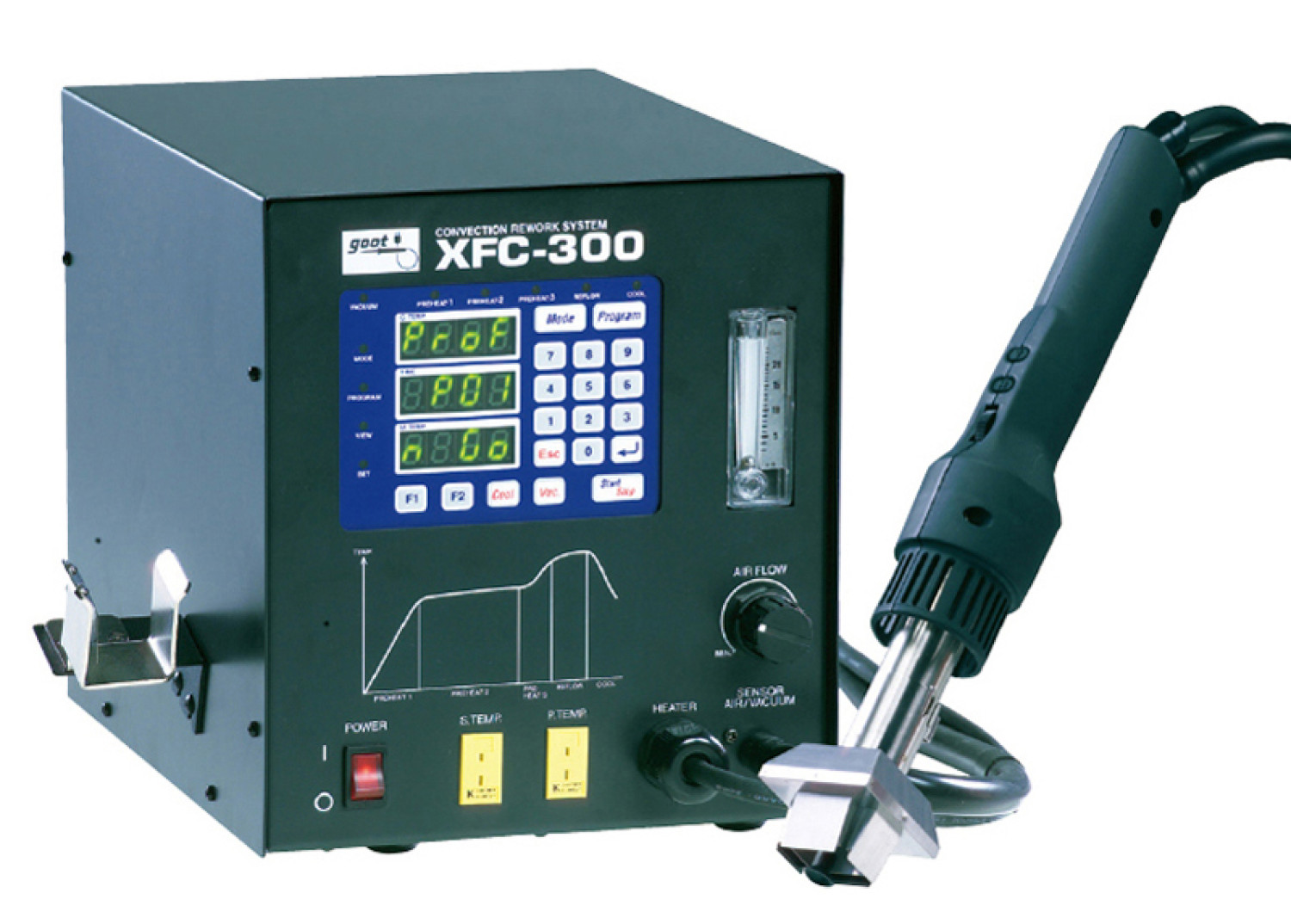

XFC-300

〈受注一時停止中〉オートプロファイルモード搭載。プリヒーターとの連携により、BGA, CSPオールSMD 対応

希望小売価格	オープン
JANコード
梱包内容	プリヒーター連動ケーブルこて受けホルダー XVCW-SET

※各種パッケージ対応ノズルは別売です。（XFC-300は受注一時停止中です）

特長

仕様

替えこて先

交換部品

XFC-300の特徴

オートプロファイルモード搭載
　希望するプロファイルをトライアルなしで設定できます。（PAT.）

多彩なプロファイル
　プロファイルモードは、PREHEAT1、PREHEAT2、PREHEAT3、REFLOW、COOL DOWNの5ゾーンのプロファイル^※をそれぞれ19種類ずつ登録可能。
　HANDモードでは1種類の設定温度が登録できます。 ※プロファイルは5ゾーンで構成され、それぞれ温度と時間が設定できます。

プリヒーターをON-OFF制御可能なインターフェース

どのゾーンからでも動作可能な冷却機能
　COOLキーを押すと、どのゾーンでも冷却動作に入ります。

PID制御による正確な温度管理

ヒーター、バキュームスイッチ付グリップ
　グリップにヒーター ON-OFFスイッチとバキュームON-OFFスイッチが付き、手元で操作可能です。

キーロック機能、オフセット機能付

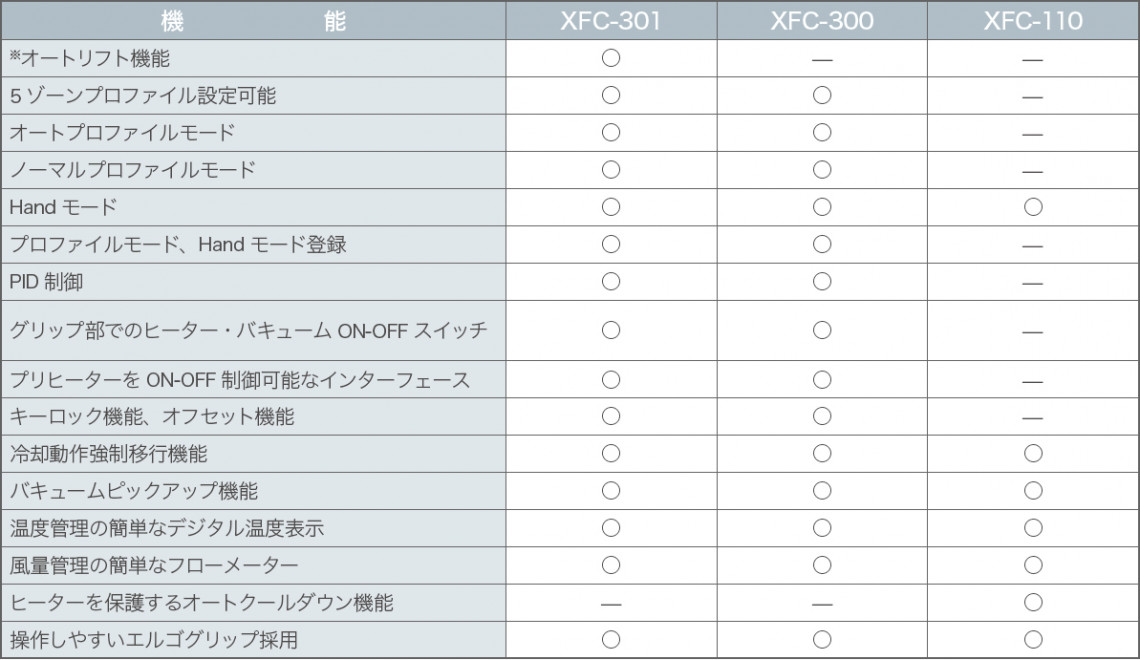

XFCシリーズ機能比較一覧

※オートリフト機能：リフロー行程終了後、自動的に部品を持ち上げる機能

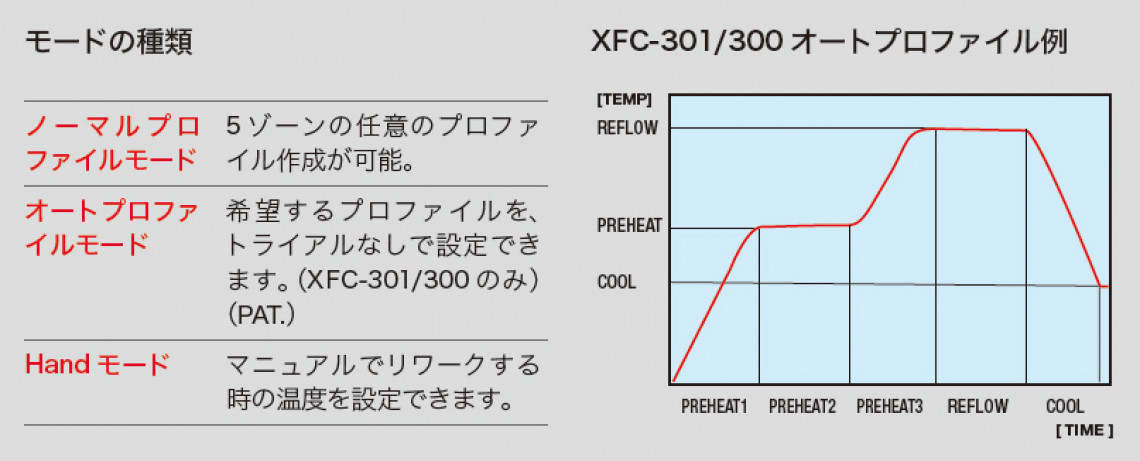

モードの種類

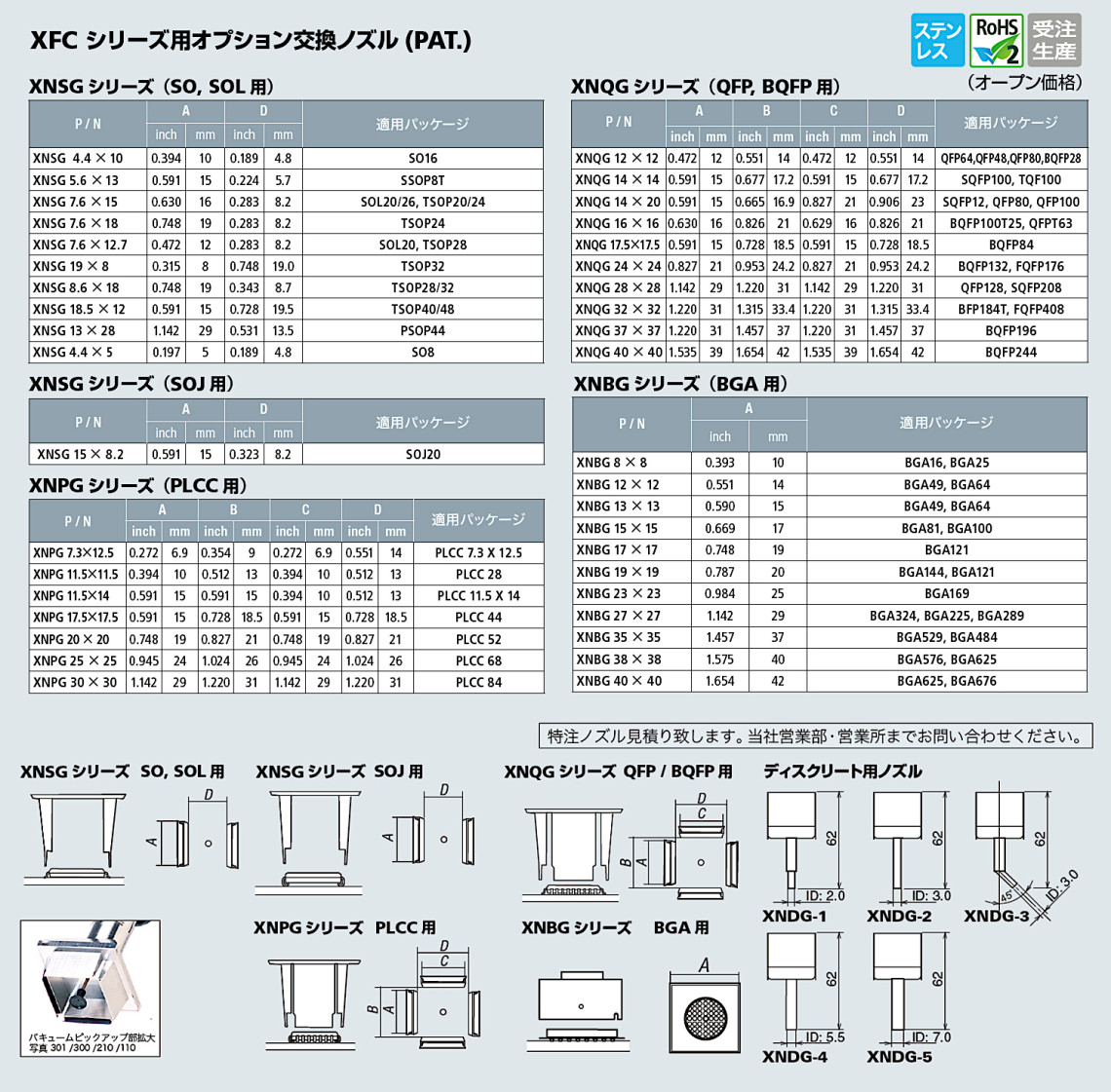

XFCシリーズ用オプション交換ノズル（PAT.）

製品仕様

型番	XFC-300
JANコード	ー
定格電圧	100V AC　50/60Hz
消費電力	470W
電源コード長	1.5m （インレット3芯コード）
温度設定範囲	50–550℃
絶縁抵抗	10MΩ以上（500V DC）

ステーション部

型番	XFC-300
出力	100V AC
風量計	フローメーター付
風量範囲	5–25リットル/min
オートリフト機能	ー
モード数	3 (Plofile-Normal, Plofile-Auto, Hand)
温度プロファイル	5ゾーン（温度と時間）:（プロファイルモードのみ）
プロファイル記録数	(Auto, Normal)×19, HAND×1
サイズ	200(W) ×230(H) ×265(D)mm
重量	7.6kg（コード除く）
付属品	プリヒーター連動ケーブル、こて受けホルダー、XVCW-SET

こて部

型番	XFC-300
こて部電圧／電力	100V AC 450W
ヒーター	ニクロムヒーター
こて部チューブ長	1m
バキュームピックアップ	グリップ先端へ内蔵
サイズ	220mm（コード除く）
重量	180g（ノズル・コード除く）
