ホットピンセット(こて先無)
XST-80

チップ部品のリワークに最適なステーションとグリップのセット。

希望小売価格	¥45,100(税込)
JANコード	4975205451307
梱包内容	グリップ（XST-80G）こて台（ST-28）ステーション（RX-802AS） ※こて先は別売です

こて先は別売です。

特長

仕様

替えこて先

交換部品

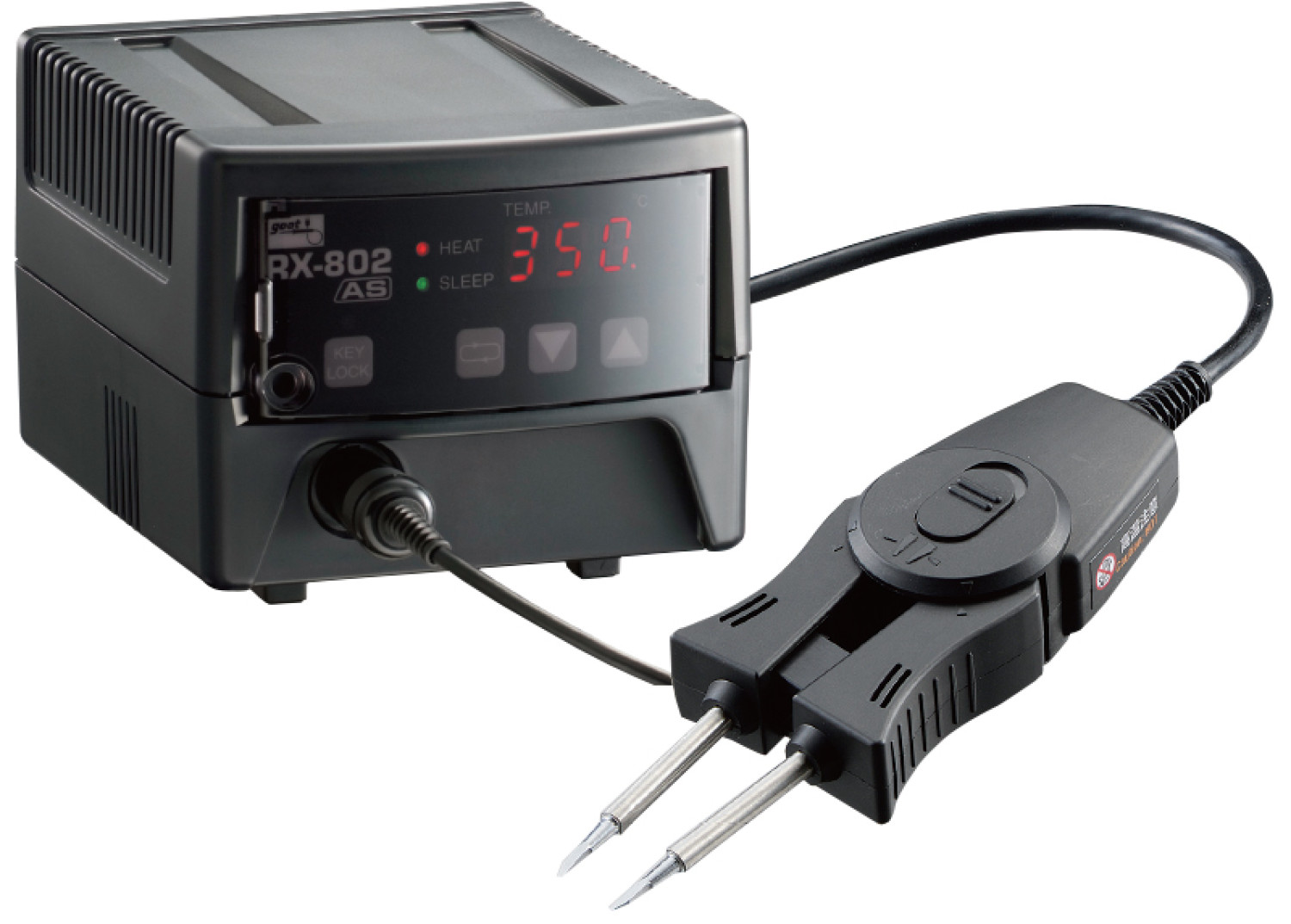

ステーションとグリップ（こて先別売）のセット

チップ部品のリワークに最適

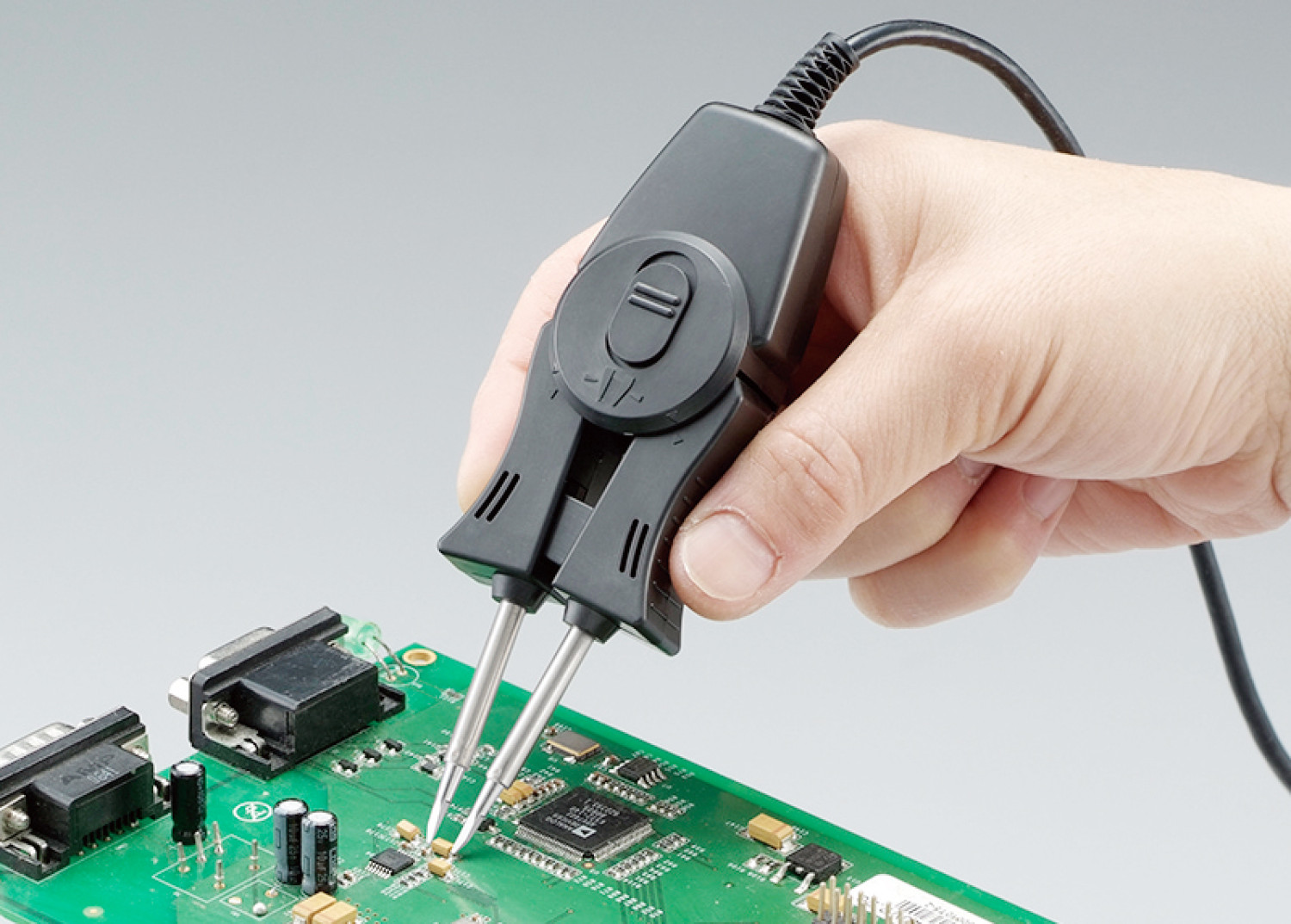

高機能ホットピンセットで、1005等のチップ部品を直接取り外せます。
・RX-8シリーズで好評なCAL機能(PAT.)、スリープ機能(PAT.)、キーロック機能(PAT.)機能などに対応。
・ピンセット部を当社RX-822AS に接続した場合、はんだこてと2本同時に使用可能。
・部品の大小に適応する、ストローク調整機能。(PAT.P)

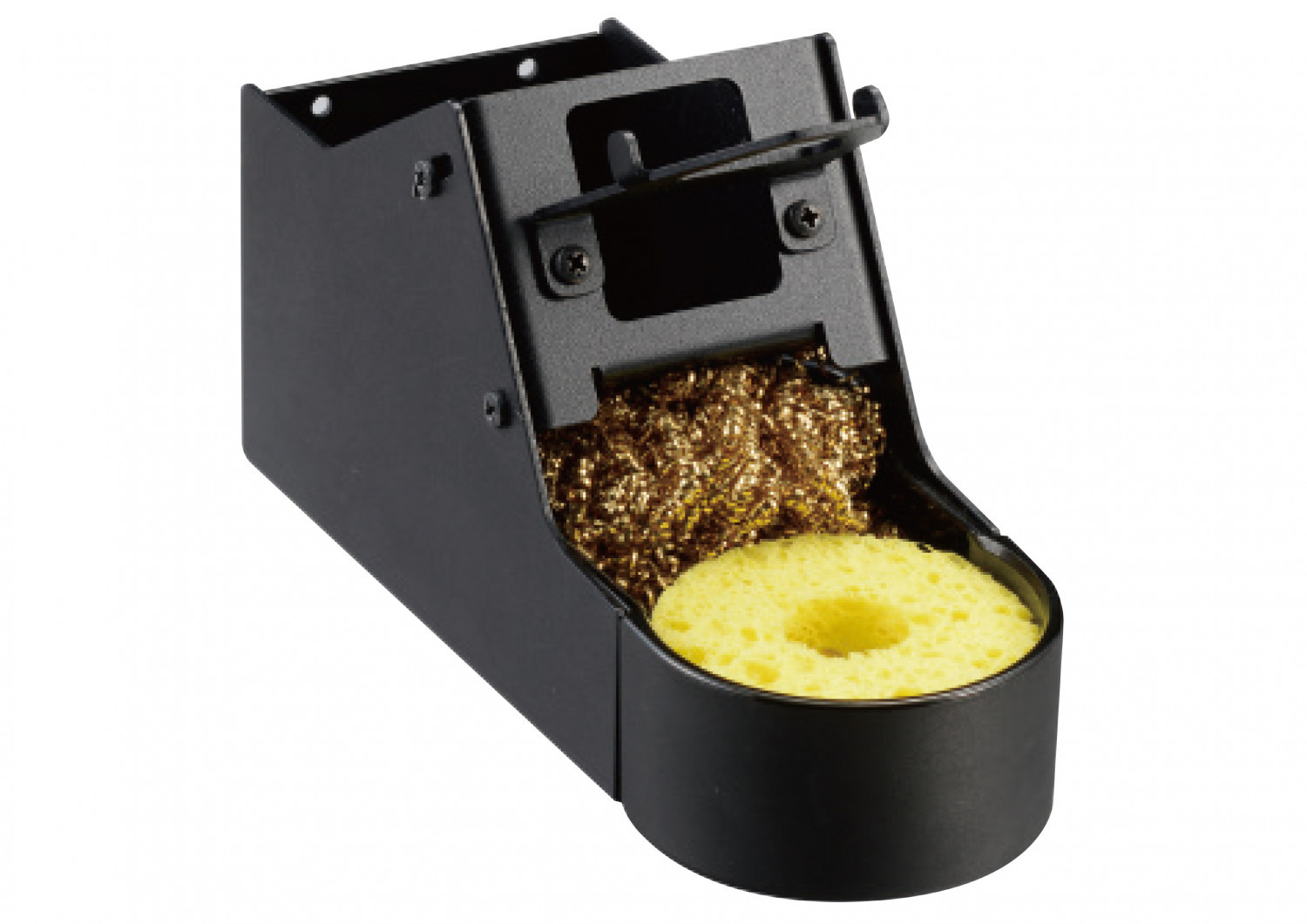

XST-80 付属こて台：ST-28
※グリップ部のみのご購入も可能です。型番: XST-80G
※こて先は別売です

簡単なこて先交換（こて先別売）

ホットピンセット（XST-80）を使う場合は、別売のXST-80HRTシリーズの交換こて先をご使用ください。
こて先はワンタッチユニットで、交換が簡単にでき、こて先の微調整が不要です。

・こて先一体型の可動部：左右のこて先にズレが発生しません。
・使用中こて先が熱いときでも、工具不要でこて先交換可能！

※こて先は別売です。
※ヒーターこて先一体型のため、ヒーターのみ、こて先のみの交換はできません。

こて先変更時の温度補正

XST-80はこて先に刻印されている「こて先番号」を入力することにより温度補正が簡単に行えます。
別の種類のこて先に付け替えた際は必ずこて先別の温度補正を行なってください。

こて先番号の入力方法は取扱説明書をご確認ください。

こて先番号はこて先の設計変更等により予告なく変更する場合があります。
こて先交換の際は、必ずこて先根元の番号を確認してから入力してください。

RXシリーズのグリップとこて先が使えます（別売）

・別売のグリップ（RX-80GAS/81GAS）を付け替えて使用可能です。
その場合はRX-80HRT/81HRTシリーズの替こて先をご使用ください。
RX-80HRT/81HRTシリーズこて先はRX-802ASの替えこて先タブからご確認いただけます。

製品仕様

本体仕様

型番	XST-80（ステーション、グリップセット）
定格電圧	100V AC 50/60Hz
消費電力	80W
電源コード長	1.2ｍ(3芯コード・アースピンプラグ付)
温度設定範囲	50–450℃
リップル温度	無負荷時±5°C
絶縁抵抗	100MΩ以上（500V DC）
付属品	こて台 ST-28

ステーション部

出力	24V AC
サイズ	115(W) x 98 (H) x 146(D) (mm)
重量	1.8kg（コード除く）

グリップ部

型番	XST-80G
定格電圧／電力	24V AC／72W
アース抵抗	2Ω以下
リーク電圧	2mV未満
ヒーター	高密度ニクロムヒーター
コード長	1.2m
サイズ	120mm（こて部装着時、コードアーマー除く）
重量	48g（こて部装着時、コード除く）
