• RoHS2
  • 鉛フリー
  • 静電対策
  • デモ機貸出可

鉛フリーはんだ対応マイクロソルダリングステーション
RX-812AS

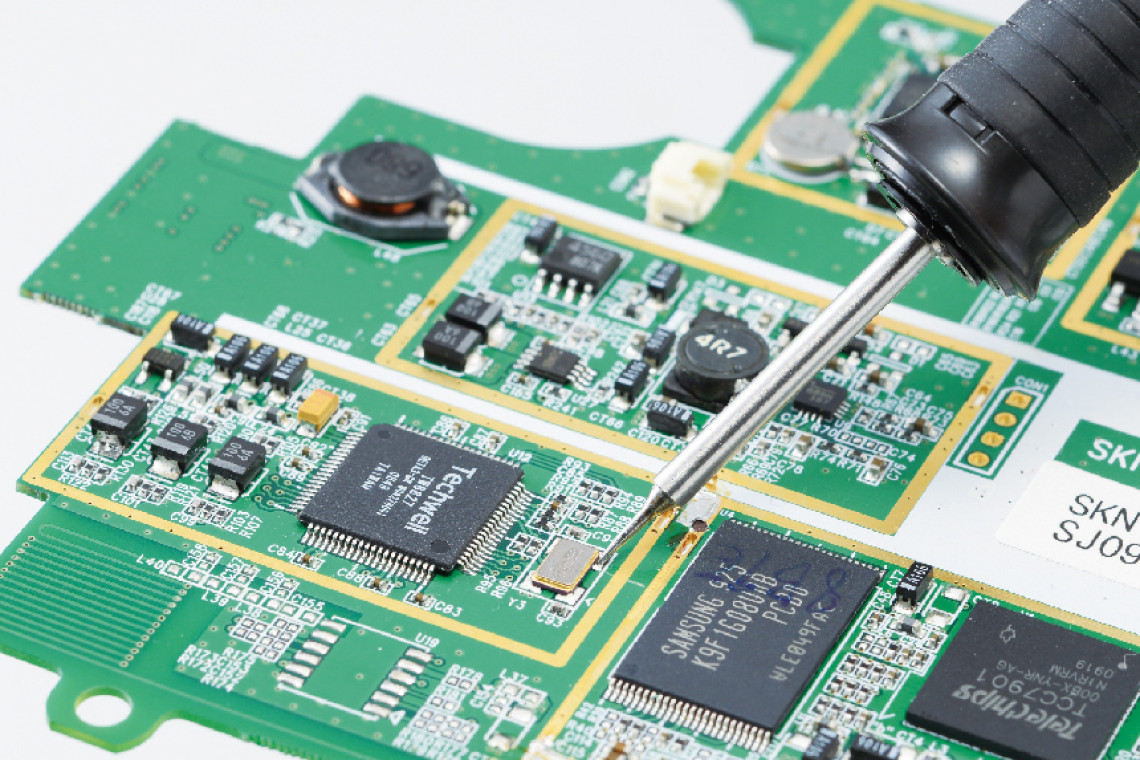

狭所・微細な箇所のはんだ付け修正に!※こて先は別売です

希望小売価格 ¥37,400(税込)
JANコード 4975205031646
梱包内容 ステーション部
こて部(RX-81GAS)
こて台(ST-22 クリーナー、スポンジ付属)

こて先は別売です

クラス最速の温度立ち上がり

電源投入後、わずか4秒以内で設定温度に到達します。

※RX-81HRT使用時

作業性に優れたグリップ形状

φ2.9mmの極細こて先にあわせて設計された新グリップ。グリップとこて先の距離が短く作業効率大幅アップ。

豊富な交換こて先

マイクロソルダリング専用こて先RX-81HRTシリーズ以外に、80W型RX-80HRTこて先シリーズも使用可能。
全種類、鉛フリーはんだの侵食を考慮した鉄メッキ厚にしています。※こて先は別売です

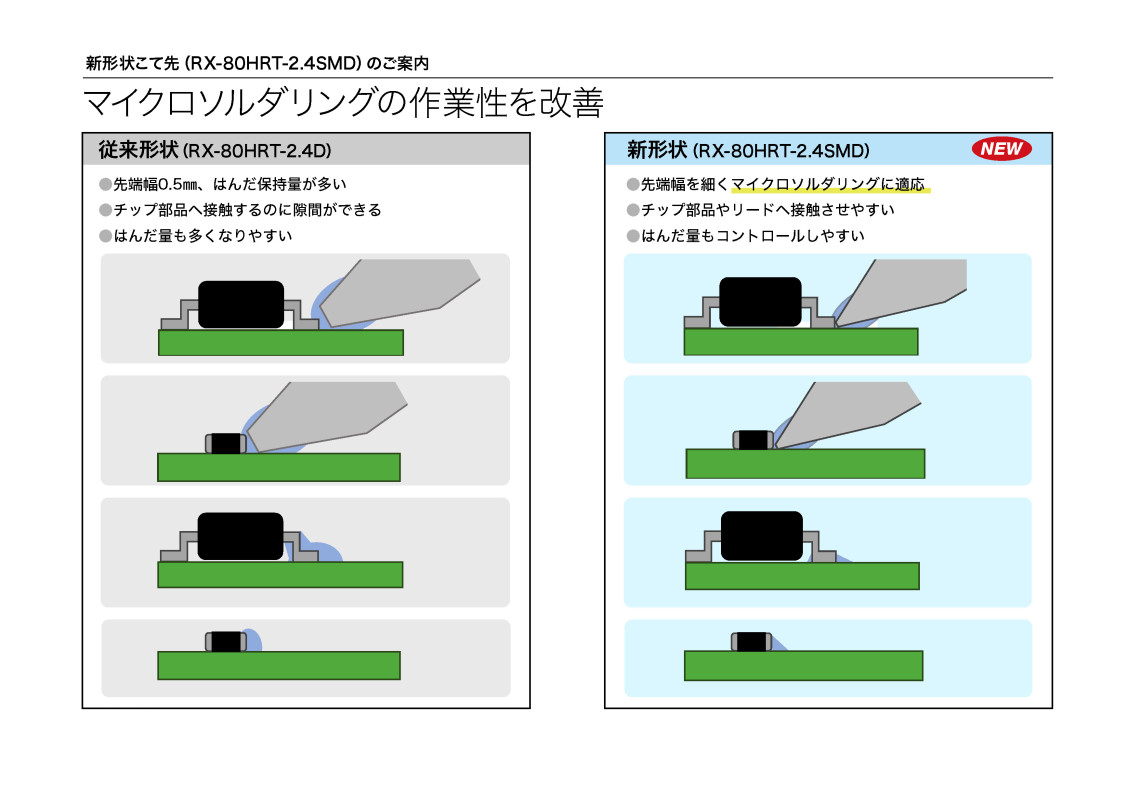

【新製品】交換こて先『RX-80HRT-2.4SMD』

マイクロソルダリングのはんだ付けに適した新しい形状の交換こて先『RX-80HRT-2.4SMD』を発売いたしました。

従来のRX-80HRT-2.4Dは先端の厚みが0.5mmですが、新こて先は先端を尖ったエッジ形状にしております。

表面実装部品の小型チップ部品やQFPリード端子など高さが低い部品の電極部にこて先を当てやすく、グランドパターンにも熱伝導性が優れ、適正なはんだ量と作業性の向上に繋がります。

※こて先は別売です

工具いらずのこて先交換(PAT.)

新設計のスライド方式により、こて先が熱いままで交換可能。作業が容易に行えます。

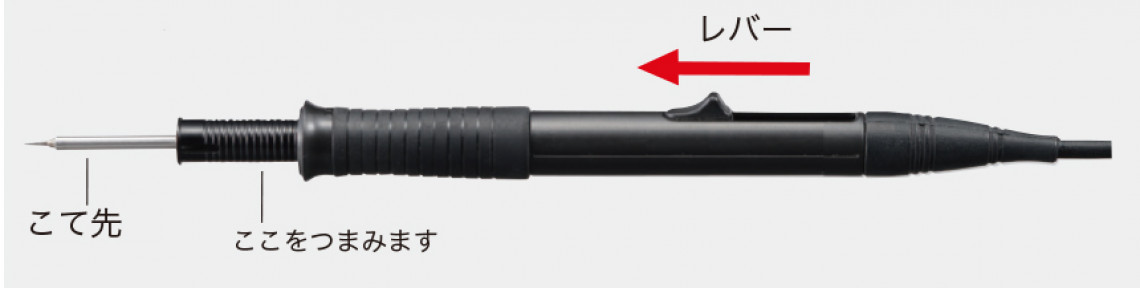

こて先交換方法 グリップ後部のレバーを矢印方向にスライドさせると、こて先が突出します。

突出したこて先をつまんで抜き取ります。

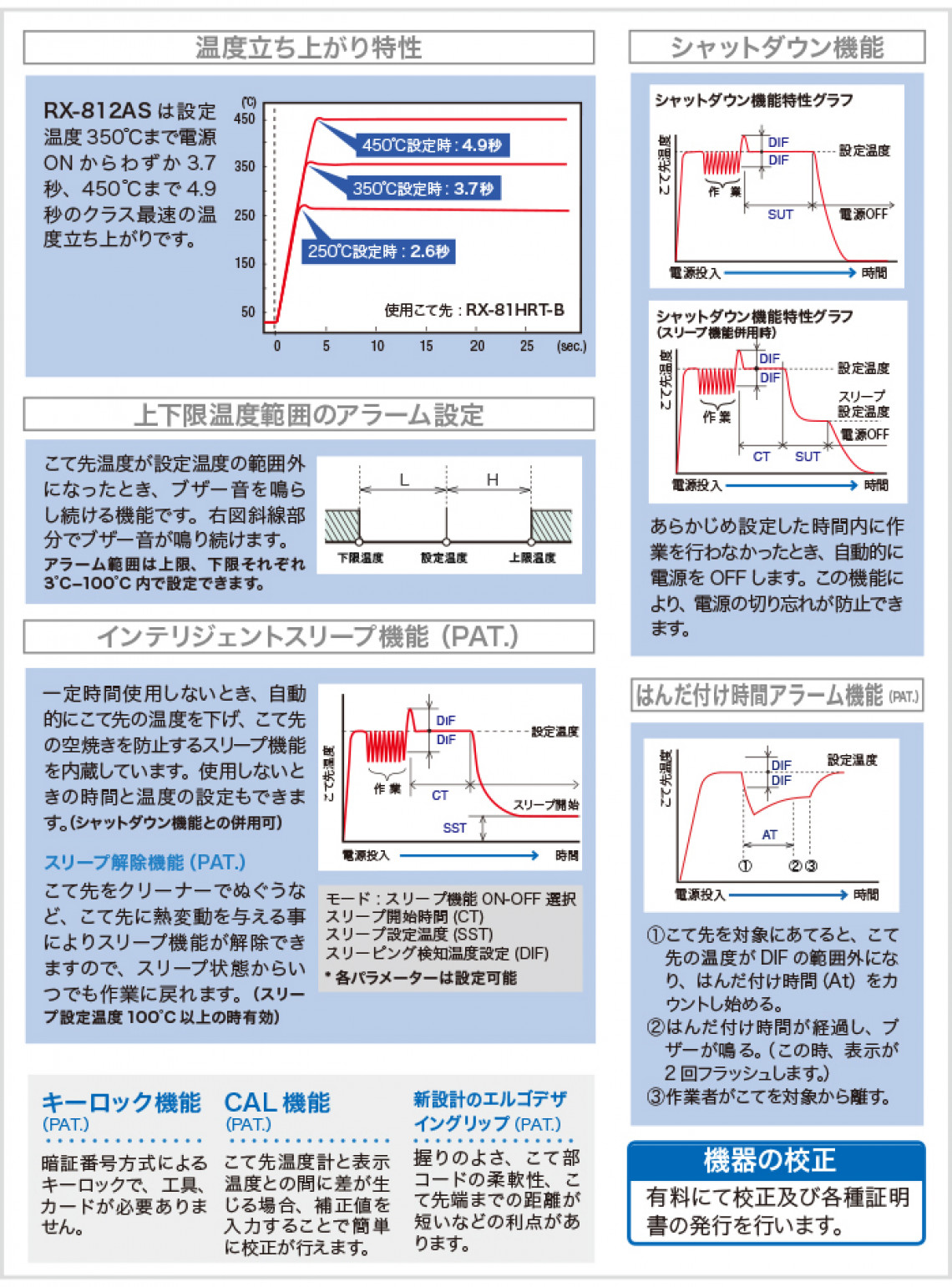

製品仕様/機能解説

製品仕様

本体仕様

型番 RX-812AS
JANコード 31646
定格電圧 100V AC 50/60Hz
消費電力 80W
電源コード長 1.2m(3芯コード・アースピンプラグ付)
温度設定範囲 50–450℃
リップル温度 無負荷時±5℃
絶縁抵抗 100MΩ以上(500V DC)
対応こて部 80W標準型 RX-80GAS(別売)
36Wマイクロソルダリング対応 RX-81GAS(製品同梱)
ホットピンセット XST-80G(別売)
付属品 こて部(RX-81GAS)
こて台(ST-22)

ステーション部(RX-812ASのステーション部は、当社鉛フリー対応はんだこてRX-802ASを採用しています)

型番 RX-802AS
出力 24V AC
サイズ 115(W)×98(H)×146(D)(mm)
重量 1.8kg(コード除く)

こて部

型番 RX-81GAS
こて部タイプ 36W マイクロソルダリング対応型
こて部電圧/電力 24V AC/ 36-72W
アース抵抗 2Ω以下
リーク電圧 2mV未満
ヒーター ニクロムヒーター
こて部コード長 1.2m
全長 149mm(RX-81HRT-SB装着時 コードアーマー除く)
重量 25g(RX-81HRT-SB装着時 コード除く)

IPC / EIA J-STD-001C対応

こて先全体図

RX-80HRTシリーズ 全体図

オープン価格
RX-81HRTシリーズ 全体図

オープン価格

替えこて先

RX-81HRT-B
希望小売価格 ¥4,620(税込)
RX-81HRT-SB
希望小売価格 ¥4,620(税込)
RX-81HRT-0.6C
希望小売価格 ¥4,620(税込)
RX-81HRT-0.5D
希望小売価格 ¥4,620(税込)
RX-81HRT-SBJ
希望小売価格 ¥5,280(税込)
RX-81HRT-1.5K
希望小売価格 ¥5,280(税込)
RX-80HRT-B
希望小売価格 ¥1,760(税込)
RX-80HRT-2B
希望小売価格 ¥1,760(税込)
RX-80HRT-SB
希望小売価格 ¥1,760(税込)
RX-80HRT-LB
希望小売価格 ¥1,760(税込)
RX-80HRT-LBJ
希望小売価格 ¥1,980(税込)
RX-80HRT-BM
希望小売価格 ¥1,760(税込)
RX-80HRT-1BC
希望小売価格 ¥1,760(税込)
RX-80HRT-2.3BC
希望小売価格 ¥1,760(税込)
RX-80HRT-3BC
希望小売価格 ¥1,760(税込)
RX-80HRT-0.5C
希望小売価格 ¥1,760(税込)
RX-80HRT-1C
希望小売価格 ¥1,760(税込)
RX-80HRT-2C
希望小売価格 ¥1,760(税込)
RX-80HRT-2CF
希望小売価格 ¥1,760(税込)
RX-80HRT-2CD
希望小売価格 ¥2,200(税込)
RX-80HRT-3C
希望小売価格 ¥1,760(税込)
RX-80HRT-3CF
希望小売価格 ¥1,760(税込)
RX-80HRT-3CD
希望小売価格 ¥2,200(税込)
RX-80HRT-4C
希望小売価格 ¥1,760(税込)
RX-80HRT-4.7C
希望小売価格 ¥1,760(税込)
RX-80HRT-0.8D
希望小売価格 ¥1,760(税込)
RX-80HRT-1.2D
希望小売価格 ¥1,760(税込)
RX-80HRT-1.6D
希望小売価格 ¥1,760(税込)
RX-80HRT-2.4D
希望小売価格 ¥1,760(税込)
RX-80HRT-2.4SMD 〈NEW〉
希望小売価格 ¥1,980(税込)
RX-80HRT-3.2D
希望小売価格 ¥1,760(税込)
RX-80HRT-5.4D
希望小売価格 ¥1,760(税込)
RX-80HRT-3K
希望小売価格 ¥2,200(税込)
RX-80HRT-4.5K
希望小売価格 ¥2,200(税込)
RX-80HRT-4.5KH
希望小売価格 ¥2,200(税込)
RX-80HRT-5.5K
希望小売価格 ¥2,200(税込)
