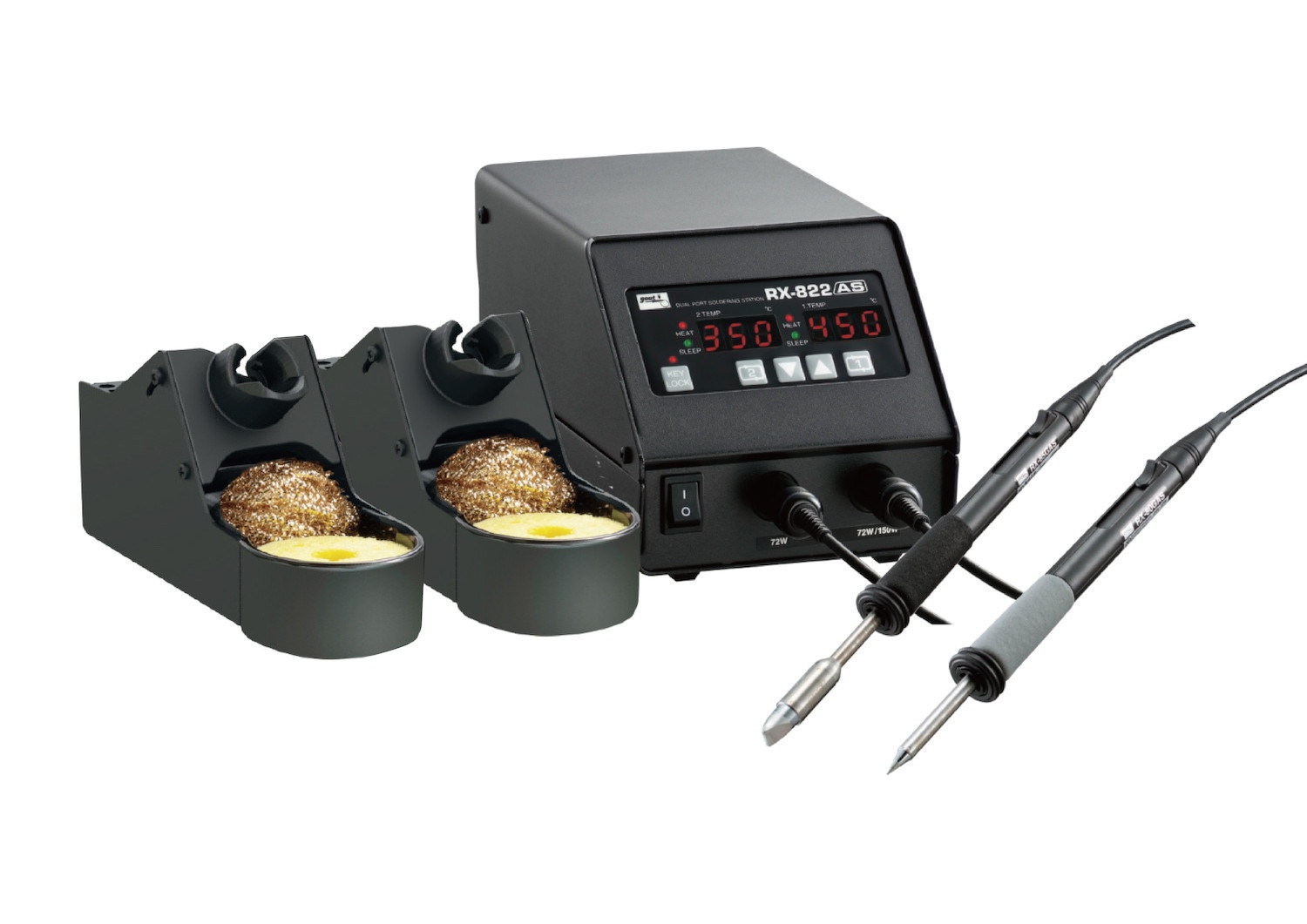

鉛フリーはんだ対応2本接続温調はんだこて
RX-822AS
異なる作業にあった最適なこて先を2本同時に使用できます。※こて先は別売です
希望小売価格 | ¥83,600(税込) |
---|---|
JANコード | 4975205031493 |
梱包内容 | ステーション部 こて部(RX-80GAS, RX-85GAS) こて台 ST-22( クリーナー、スポンジ付属)x 2 |
こて先は別売です。※RX-85GAS(150W)の2本同時使用はできません。
こて部を2本接続・個別に温度設定が可能
異なる作業にあった最適なこて先を2本同時にスタンバイ可能。
マイクロソルダリング/ハイパワー作業(150W)といった使い方も可能です。※RX-85GAS(150W)の2本同時使用はできません。

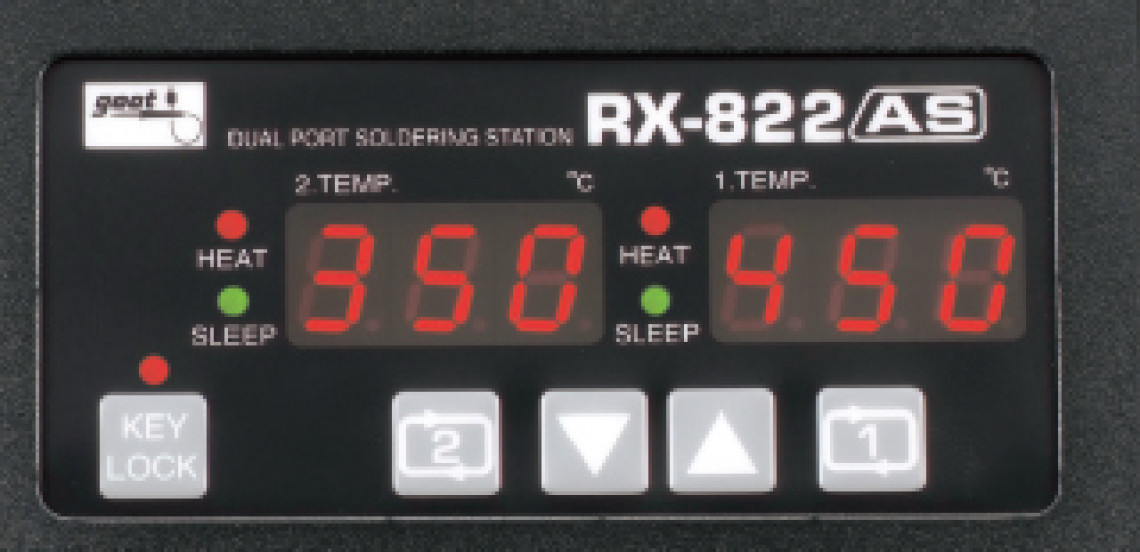

温度表示が独立していますので、設定状態が一目で確認できます。

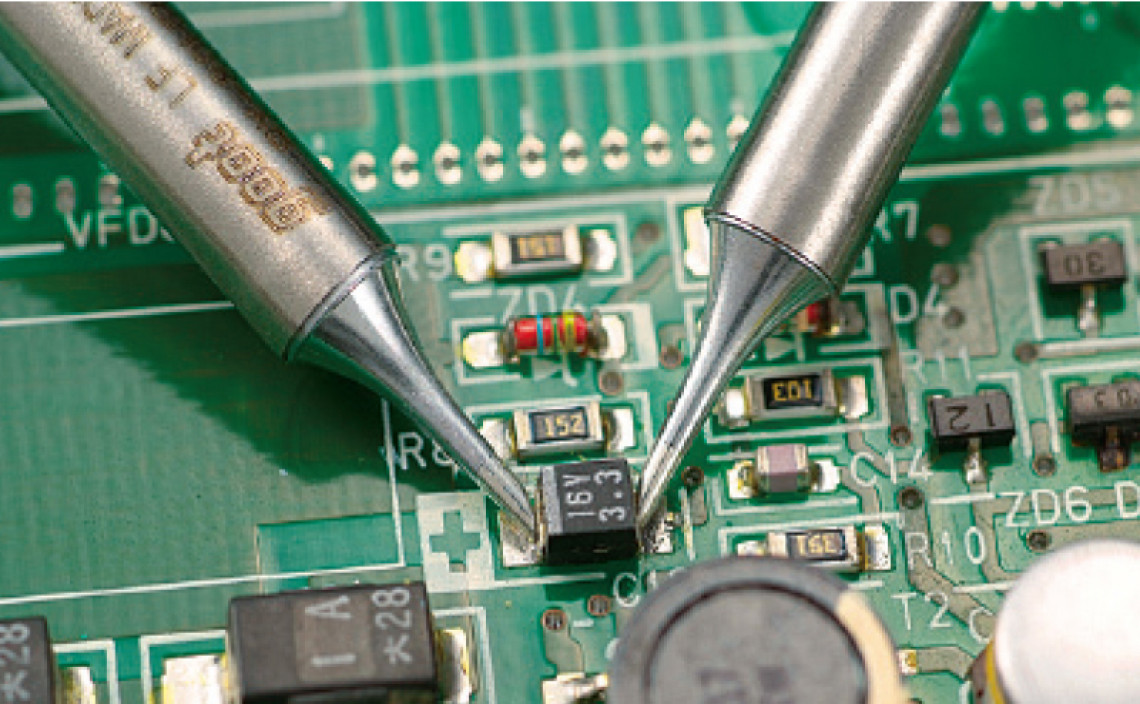

チップ部品のリワークに対応
こて先2本を同時に使用することで、チップ部品のリワークにも対応可能。
多彩な標準こて先
シリーズ合計で40種類以上のこて先が使用できます。※こて先は別売です
使いやすいこて部(PAT.)
こて先が熱いときでも工具不要でこて先交換可能です。軽量・断熱構造で、長時間の作業性に優れたこて部です。
☆こて先交換方法
グリップ後部のレバーを矢印方向にスライドさせると、こて先が突出します。突出したこて先をつまんで抜き取ります。

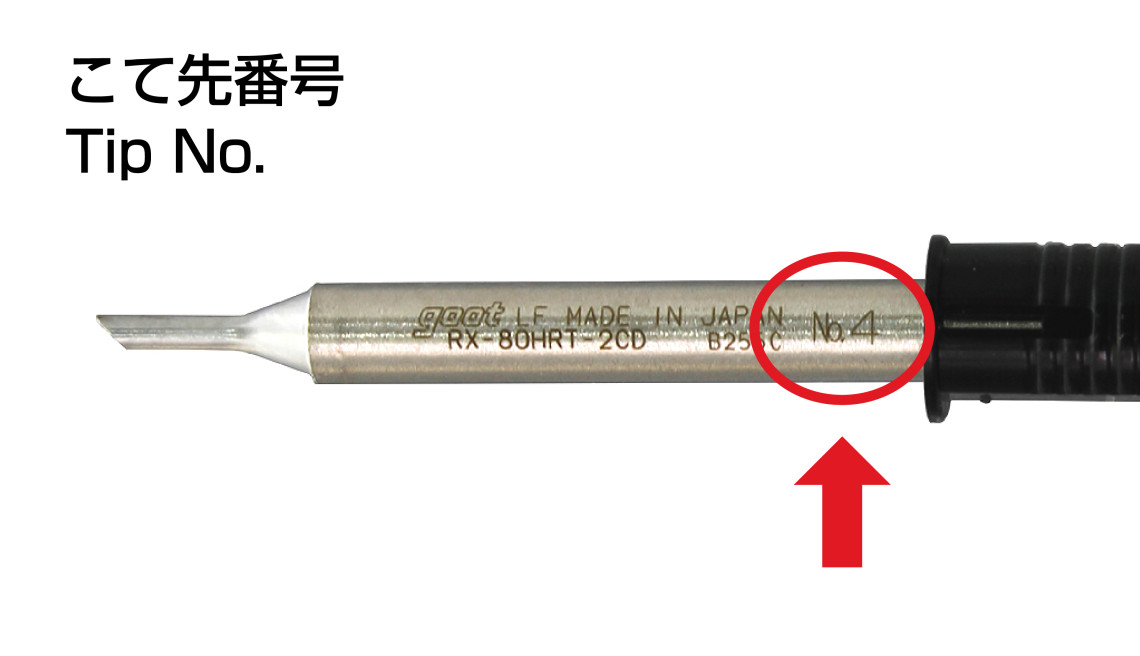

こて先変更時の温度補正
RX-822ASはこて先に刻印されている「こて先番号」を入力することにより温度補正が簡単に行えます。
別の種類のこて先に付け替えた際は必ずこて先別の温度補正を行なってください。
工場出荷時の設定値は1です。
こて先番号の入力方法は取扱説明書をご確認ください。
こて先番号はこて先の設計変更等により予告なく変更する場合があります。
こて先交換の際は、必ずこて先根元の番号を確認してから入力してください。
【新製品】交換こて先『RX-80HRT-2.4SMD』
マイクロソルダリングのはんだ付けに適した新しい形状の交換こて先『RX-80HRT-2.4SMD』を発売いたしました。
従来のRX-80HRT-2.4Dは先端の厚みが0.5mmですが、新こて先は先端を尖ったエッジ形状にしております。
表面実装部品の小型チップ部品やQFPリード端子など高さが低い部品の電極部にこて先を当てやすく、グランドパターンにも熱伝導性が優れ、適正なはんだ量と作業性の向上に繋がります。
※こて先は別売です

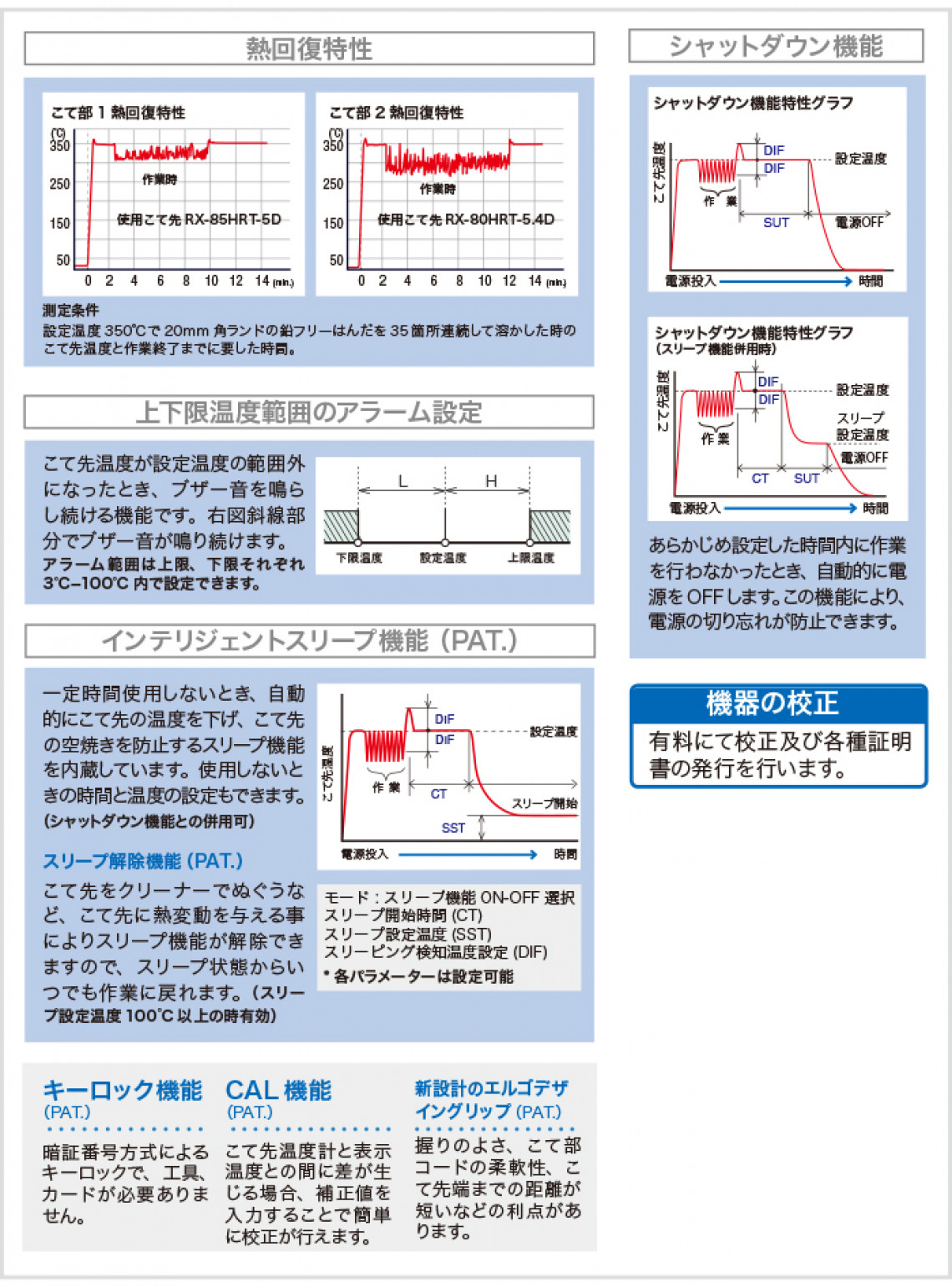

進化した高機能(PAT.)
RX-802ASで培ったインテリジェント機能(スリープ機能/スリープ解除機能/シャットダウン機能/キーロック機能等)を搭載。
製品仕様
本体仕様
型番 | RX-822AS |
JANコード | 4975205 31493 |
定格電圧 | 100V AC 50/60Hz |
消費電力 | 230W(最大) |
電源コード長 | 1.5m(インレット3芯コード) |
温度設定範囲 | 50-450℃ |
絶縁抵抗 | 100MΩ以上(500V DC) |
リップル温度 | 無負荷時±5℃ |
付属品 | こて台(ST-22)× 2 |
ステーション部
出力 | 24V AC |
サイズ | 116(W)×105(H)×194(D)(mm) |
重量 | 4.9kg(コード除く) |
こて部
こて部電圧/電力 | こて部1(RX-85GAS): 24V AC / 72W・150W | |
こて部2(RX-80GAS): 24V AC / 72W | ||
アース抵抗 | 2Ω以下 | |
リーク電圧 | 2mV未満 | |
ヒーター | ニクロムヒーター | |
こて部コード長 | こて部1 :1.5m、こて部2 : 1.2m | |
全長 | RX-85GAS | 174mm(RX-85HRT-5D装着時(コードアーマー除く) |
RX-80GAS | 158mm(RX-80HRT-B装着時(コードアーマー除く) | |
重量 | RX-85GAS | 39g(RX-85HRT-5D装着時(コード除く) |
RX-80GAS | 28g(RX-80HRT-B装着時 (コード除く) |
IPC / EIA J-STD-001C対応
※RX-85GAS(150W)の2本同時使用はできません。
こて先全体図
RX-80HRTシリーズ 全体図
RX-81HRTシリーズ 全体図
RX-85HRTシリーズ 全体図
替えこて先
RX-80HRT-B
希望小売価格 ¥1,760(税込)RX-80HRT-2B
希望小売価格 ¥1,760(税込)RX-80HRT-SB
希望小売価格 ¥1,760(税込)RX-80HRT-LB
希望小売価格 ¥1,760(税込)RX-80HRT-LBJ
希望小売価格 ¥1,980(税込)RX-80HRT-BM
希望小売価格 ¥1,760(税込)RX-80HRT-1BC
希望小売価格 ¥1,760(税込)RX-80HRT-2.3BC
希望小売価格 ¥1,760(税込)RX-80HRT-3BC
希望小売価格 ¥1,760(税込)RX-80HRT-0.5C
希望小売価格 ¥1,760(税込)RX-80HRT-1C
希望小売価格 ¥1,760(税込)RX-80HRT-2C
希望小売価格 ¥1,760(税込)RX-80HRT-2CF
希望小売価格 ¥1,760(税込)RX-80HRT-2CD
希望小売価格 ¥2,200(税込)RX-80HRT-3C
希望小売価格 ¥1,760(税込)RX-80HRT-3CF
希望小売価格 ¥1,760(税込)RX-80HRT-3CD
希望小売価格 ¥2,200(税込)RX-80HRT-4C
希望小売価格 ¥1,760(税込)RX-80HRT-4.7C
希望小売価格 ¥1,760(税込)RX-80HRT-0.8D
希望小売価格 ¥1,760(税込)RX-80HRT-1.2D
希望小売価格 ¥1,760(税込)RX-80HRT-1.6D
希望小売価格 ¥1,760(税込)RX-80HRT-2.4D
希望小売価格 ¥1,760(税込)RX-80HRT-2.4SMD 〈NEW〉
希望小売価格 ¥1,980(税込)RX-80HRT-3.2D
希望小売価格 ¥1,760(税込)RX-80HRT-5.4D
希望小売価格 ¥1,760(税込)RX-80HRT-3K
希望小売価格 ¥2,200(税込)RX-80HRT-4.5K
希望小売価格 ¥2,200(税込)RX-80HRT-4.5KH
希望小売価格 ¥2,200(税込)RX-80HRT-5.5K
希望小売価格 ¥2,200(税込)RX-85HRT-B
希望小売価格 ¥3,740(税込)RX-85HRT-2BC
希望小売価格 ¥3,740(税込)RX-85HRT-3BC
希望小売価格 ¥3,740(税込)RX-85HRT-5BC
希望小売価格 ¥3,740(税込)RX-85HRT-7BC
希望小売価格 ¥3,740(税込)RX-85HRT-3D
希望小売価格 ¥3,740(税込)RX-85HRT-5D
希望小売価格 ¥3,740(税込)RX-85HRT-7D
希望小売価格 ¥3,740(税込)RX-85HRT-6K
希望小売価格 ¥4,180(税込)RX-85HSRT-B
希望小売価格 ¥3,740(税込)RX-85HSRT-2BC
希望小売価格 ¥3,740(税込)RX-85HSRT-3BC
希望小売価格 ¥3,740(税込)RX-85HSRT-1.6D
希望小売価格 ¥3,740(税込)RX-85HSRT-2.4D
希望小売価格 ¥3,740(税込)RX-85HSRT-3.2D
希望小売価格 ¥3,740(税込)RX-85HSRT-4.5K
希望小売価格 ¥4,180(税込)RX-81HRT-B
希望小売価格 ¥4,620(税込)RX-81HRT-SB
希望小売価格 ¥4,620(税込)RX-81HRT-0.6C
希望小売価格 ¥4,620(税込)RX-81HRT-0.5D
希望小売価格 ¥4,620(税込)RX-81HRT-SBJ
希望小売価格 ¥5,280(税込)RX-81HRT-1.5K
希望小売価格 ¥5,280(税込)-
80W 標準型こて部
こて先は付属しません
RX-80GAS
希望小売価格 ¥5,390(税込)
-
36W マイクロソルダリング型こて部
こて先は付属しません
RX-81GAS
希望小売価格 ¥7,370(税込)
-
150W 高ワット型こて部
こて先は付属しません
RX-85GAS
希望小売価格 ¥7,370(税込)
-
グリップ部
こて先は付属しません
XST-80G
希望小売価格 ¥11,550(税込)
-
グリップラバー(静電対策品) グレー
作業内容別の色分け、識別に便利です
RX-80RB
希望小売価格 ¥330(税込)
-
グリップラバー(静電対策品) ブラック
作業内容別の色分け、識別に便利です
RX-80RB-BK
希望小売価格 ¥330(税込)
-
グリップラバー(静電対策品) グリーン
作業内容別の色分け、識別に便利です
RX-80RB-GR
希望小売価格 ¥330(税込)
-
グリップラバー(静電対策品) オレンジ
作業内容別の色分け、識別に便利です
RX-80RB-OR
希望小売価格 ¥330(税込)
-
フラックスガードパッキン
RX-80P
希望小売価格 ¥198(税込)
-
RX-8シリーズ用こて台
クリーナー・スポンジは付属しています
ST-22
希望小売価格 ¥4,400(税込)
-
ST-22/27/28/53用替スポンジ
最初は薄いですが、水を含ませると膨らみます
ST-53SP
希望小売価格 ¥220(税込)
-
ST-22/27/29/40用替クリーナー(2個入り)
ST-40BW
希望小売価格 ¥500(税込)
