サービスステーション
SVS-800AS

はんだこて、はんだ吸取器、熱風式リワーク器を一体化したオールマイティな複合器

希望小売価格 ¥205,700(税込)
JANコード 4975205310727
梱包内容 こて台(ST-76)
クリーニングピン(TP-100CP-13)
ステーション部
-吸い取り器部(ノズルTP-100N-S5)
-はんだこて部(こて先PX-2RT-B)
-熱風式リワーク部(ノズル別売)

バキュームピックアップは非対応です。

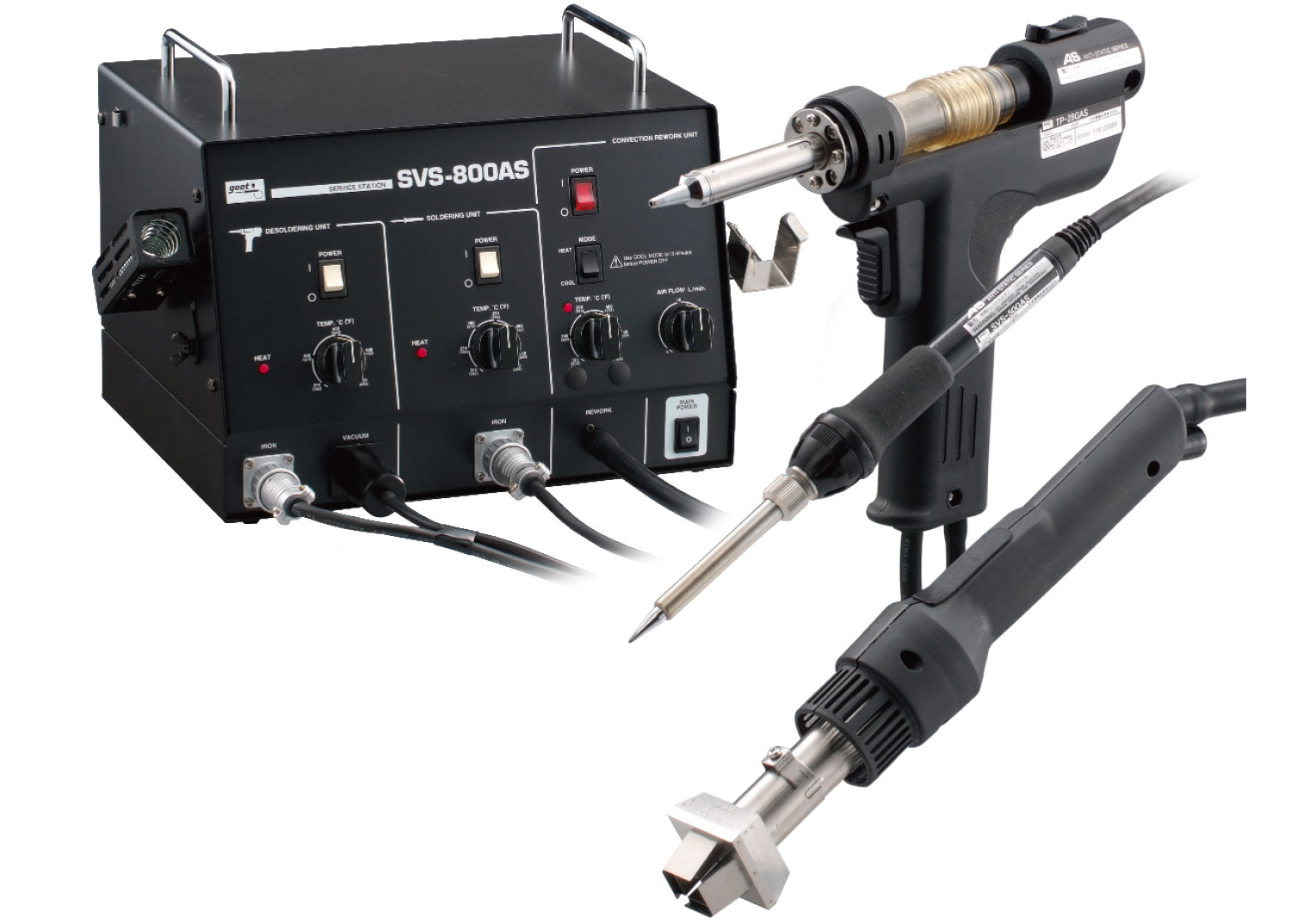

サービスステーション SVS-800AS

はんだこて、はんだ吸取器、熱風式リワーク器を一体化したオールマイティな複合器

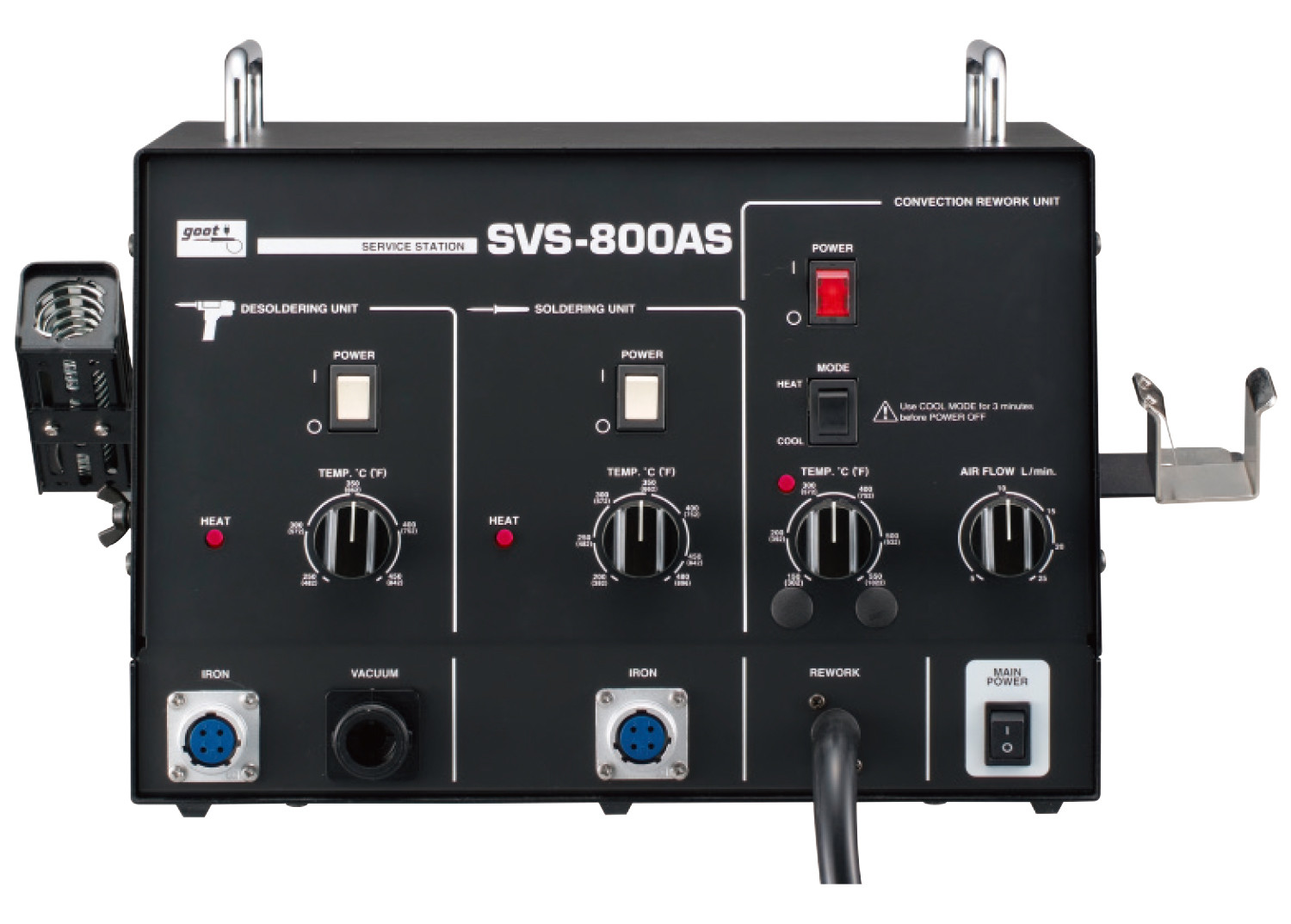

主電源スイッチの他、はんだこて部、吸取部、熱風式リワーク部にそれぞれ独立した電源スイッチがあります。

・吸取部とリワーク部の同時使用が可能な〈独立ポンプ〉を搭載
・ヒーターのON-OFFノイズを低減する〈ゼロボルトスイッチング回路〉

はんだこて部

・200℃-480℃の70Wヒーターで、フラットICから熱負荷の大きなターミナルまで幅広い作業に対応。〈センサー内蔵型セラミックヒーター〉

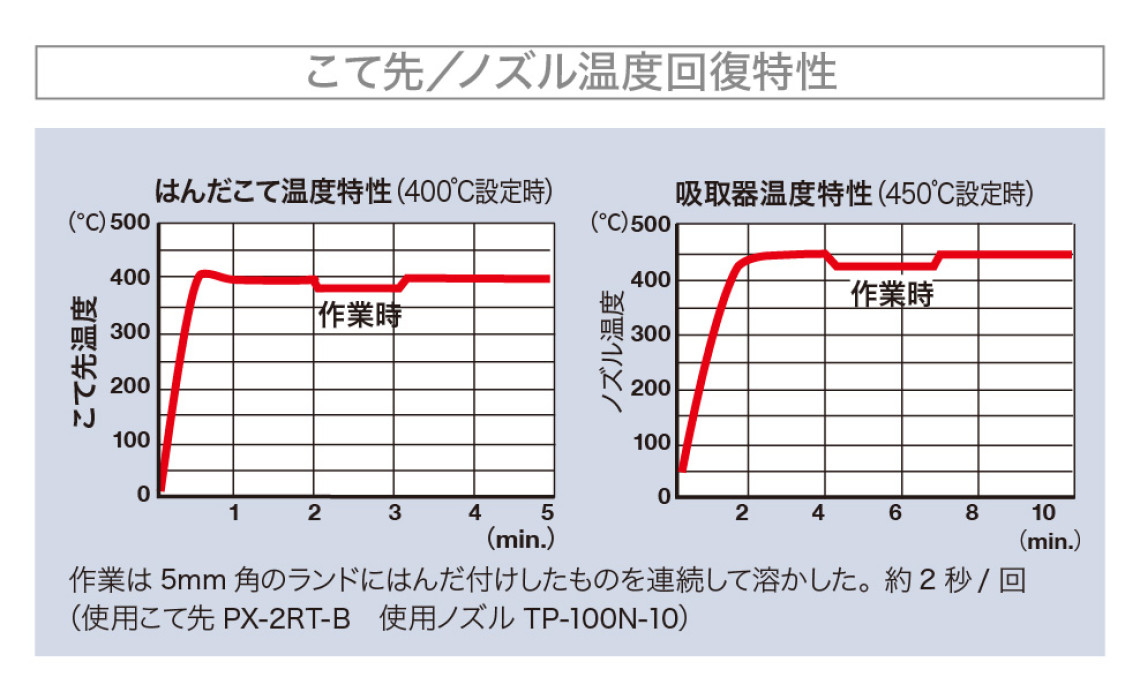

・はんだ付け吸取中も温度を一定に保つ〈温度制御回路〉
・ヒーターのON-OFFノイズを低減する〈ゼロボルトスイッチング回路〉

吸取器部

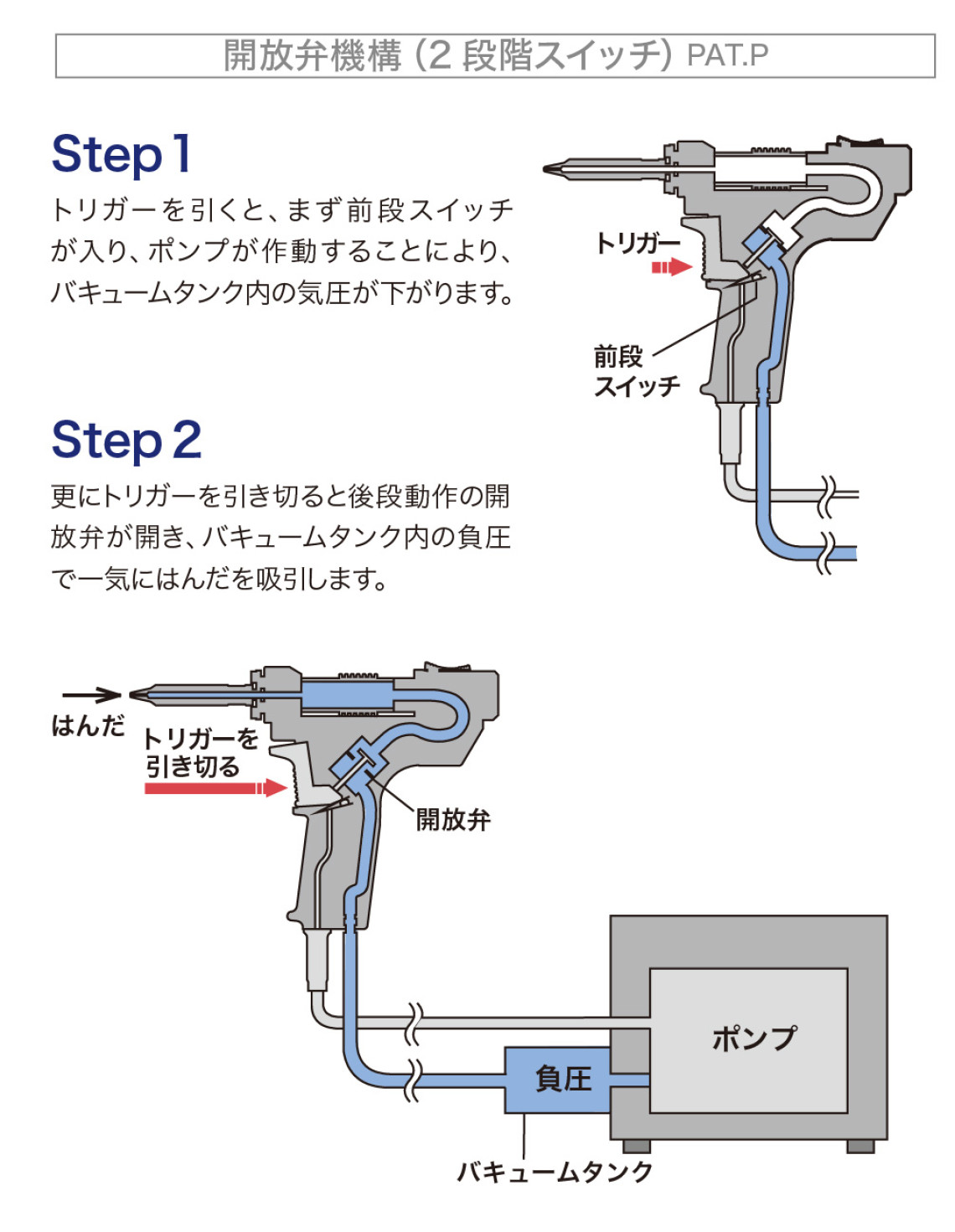

・開放弁機能採用により吸い取り能力が4倍アップ(当社比)
・250℃-450℃のノズル温度で、フラットICから熱負荷の大きなターミナルまで対応〈センサー内蔵型セラミックヒーター〉
・吸取中も温度を一定に保つ〈温度制御回路〉
・取り付け、取り外しが簡単な〈交換式カートリッジフィルター〉

熱風式リワーク部

150℃-550℃まで温度設定が可能です。

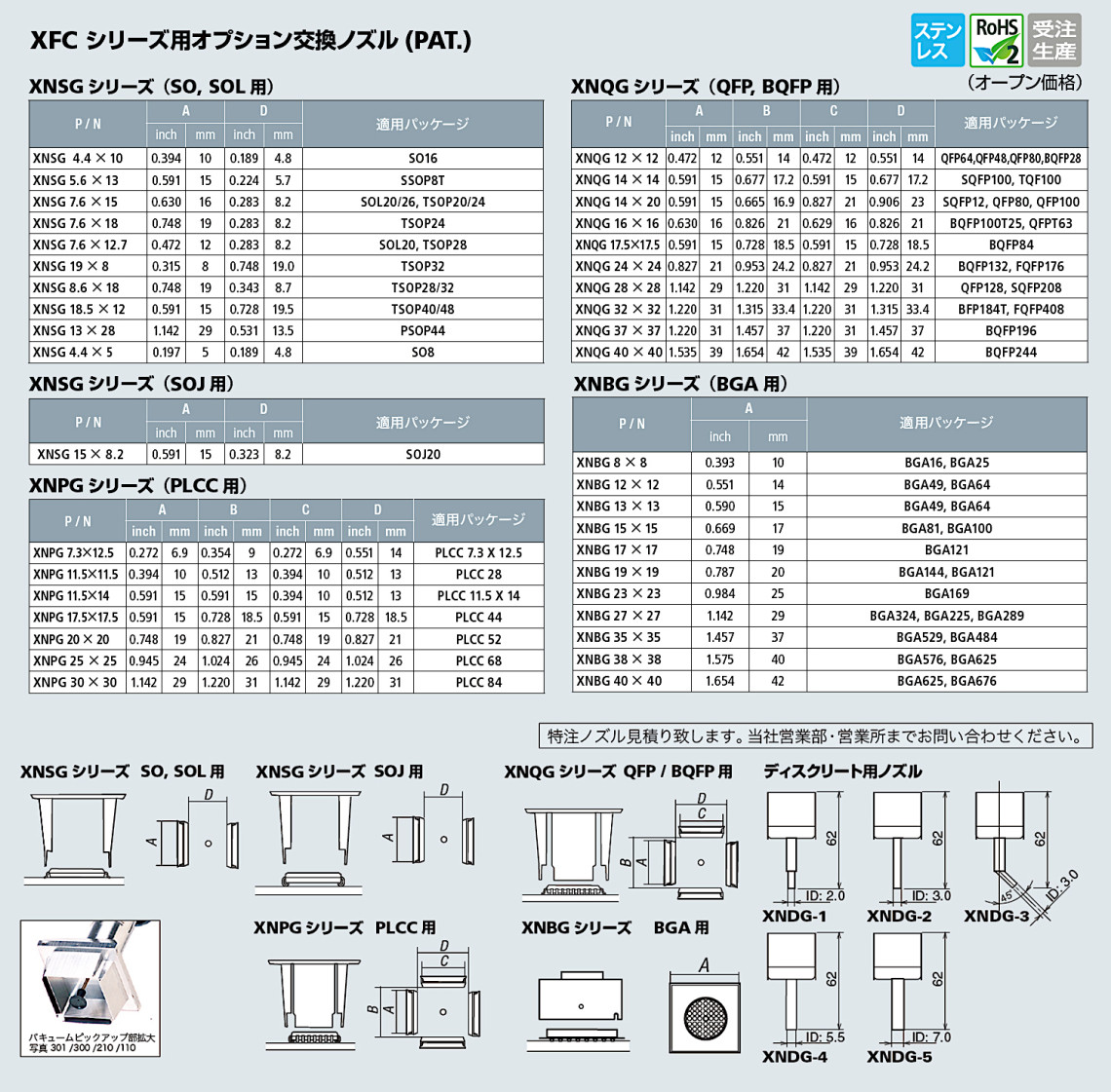

豊富なリワーク部用オプション交換ノズルをご用意しております(ノズルは別売です)

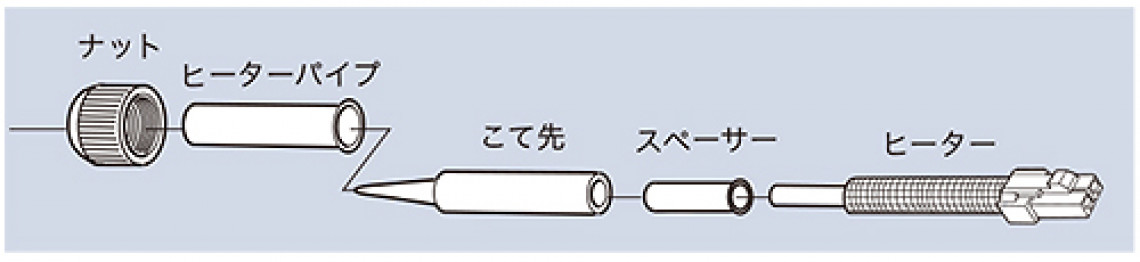

SVS はんだこて部 部品名称

製品仕様

本体仕様

型番 SVS-800AS
JANコード 310727
定格電圧 100V AC 50/60Hz
消費電力 670W
電源コード 1.5m (インレット3芯コード)
設定温度 吸取器 250–450℃
はんだこて 200–480℃
熱風リワーク 150–550℃
絶縁抵抗 10MΩ以上(500V DC)
真空発生方式 ダイヤフラム方式
到達真空度 -0.08MPa (-600mmHg)
風量範囲 5–25リットル/min
付属品 クリーニングピン(TP-100CP-13)/こて台 (ST-76)

ステーション部

出力 100V AC
サイズ 405(W)×240(H)×235(D)mm
重量 8.4kg(コード、ホース除く)

はんだこて部

こて部電圧/電力 100V AC 70W
アース抵抗 2Ω以下
リーク電圧 2mV未満
ヒーター セラミックヒーター
コード長 1.2m
全長 190mm(こて先PX-2RT-B装着時 コードアーマ除く)
重量 70g(こて先PX-2RT-B装着時 コードアーマ除く)
標準こて先 PX-2RT-B

吸取器部

吸取部電圧/電力 100V AC 85W
ヒーター セラミックヒーター
コード長 1.2m
サイズ 220×155mm
重量 250g(コード、ホース除く)
標準ノズル TP-100N-S5

熱風リワーク部

こて部電圧/電力 100V AC / 450W
ヒーター ニクロムヒーター
こて部チューブ長 1m
サイズ 220mm(コード除く)
重量 180g(ノズル・コード除く)

バキュームピックアップは非対応です。

標準こて先

PX-2RT-B

4975205560955

希望小売価格 ¥770(税込)
TP-100N-S5

4975205630207

希望小売価格 ¥3,300(税込)

替えこて先

PX-2RT-SB
希望小売価格 ¥770(税込)
PX-2RT-BC
希望小売価格 ¥770(税込)
PX-2RT-2BC
希望小売価格 ¥770(税込)
PX-2RT-3BC
希望小売価格 ¥770(税込)
PX-2RT-2C
希望小売価格 ¥770(税込)
PX-2RT-3C
希望小売価格 ¥770(税込)
PX-2RT-4C
希望小売価格 ¥770(税込)
PX-2RT-5C
希望小売価格 ¥770(税込)
PX-2RT-1.6D
希望小売価格 ¥770(税込)
PX-2RT-2.4D
希望小売価格 ¥770(税込)
PX-2RT-3.2D
希望小売価格 ¥770(税込)
PX-2RT-4D
希望小売価格 ¥770(税込)
PX-2RT-5D
希望小売価格 ¥770(税込)
PX-2RT-5K
希望小売価格 ¥1,320(税込)
PX-2RT-8S
希望小売価格 ¥1,320(税込)
PX-2RT-6E
希望小売価格 ¥770(税込)
PX-2RT-2CR(先端部全周メッキ)
希望小売価格 ¥770(税込)
PX-2RT-3CR(先端部全周メッキ)
希望小売価格 ¥770(税込)
PX-2RT-4CR(先端部全周メッキ)
希望小売価格 ¥770(税込)
PX-2RT-5CR(先端部全周メッキ)
希望小売価格 ¥770(税込)
TP-100N-08
希望小売価格 ¥3,300(税込)
TP-100N-10
希望小売価格 ¥3,300(税込)
TP-100N-15
希望小売価格 ¥3,300(税込)
TP-100N-25
希望小売価格 ¥3,300(税込)
TP-100N-S1
希望小売価格 ¥3,300(税込)
TP-100N-S8
希望小売価格 ¥3,300(税込)
