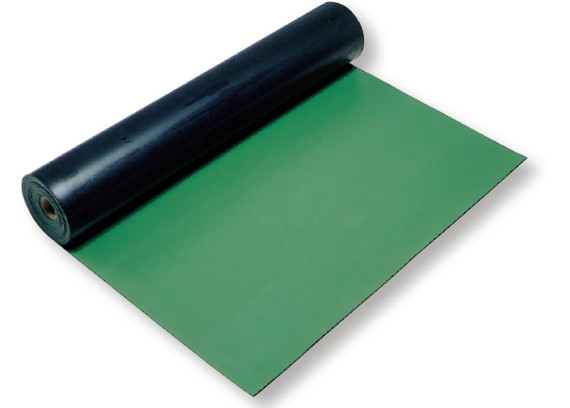

静電マット
WD-13

静電気対策が必要なICなど電子部品組立の作業場に最適です。

希望小売価格 ¥18,700(税込)
JANコード 4975205700511
梱包内容 プレート付アース線 2本入り(WD-1E)付属

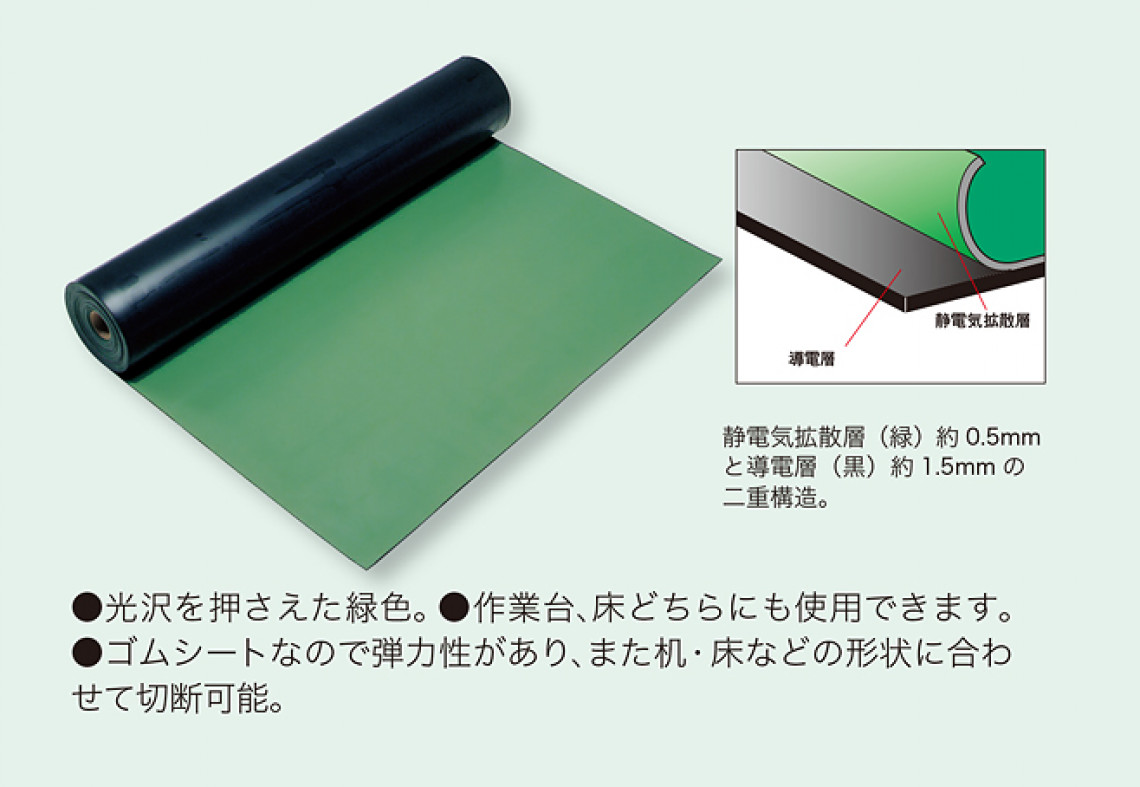

RoHS2対応の静電マット

  • 静電気対策が必要なICなど電子部品組立の作業場に最適です。
  • RoHS2(欧州の有害物質規制10物質)に対応しているので、安心安全に使用できます。

オプション品

  • プレート付アース線 WD-1E
  • アルミテープ WD-3020
  • 短略プレート WD-1P

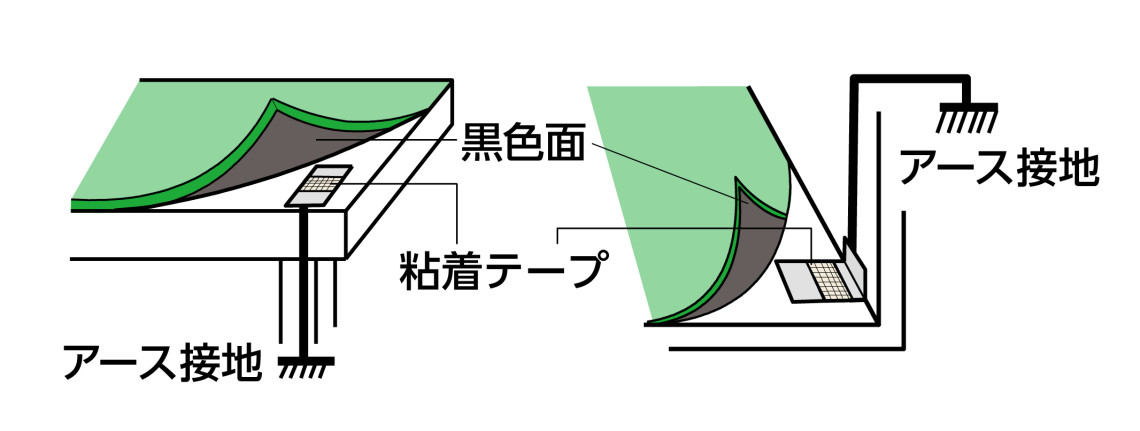

プレート付アース線:WD-1Eの使用方法

・マットの汚れを取り除いて、黒色の面を粘着テープ部で固定します。
・マット10mあたり1個をご使用ください。
・接地場所まで距離がある場合は別途アース線(1.25mm²)をご購入の上、ご使用ください。

短略プレート:WD-1Pの使用方法

・マットの汚れを取り除いて、黒色の面を粘着テープ部で固定します。
・マット1mにつき、2〜3本使用してください。

施工例

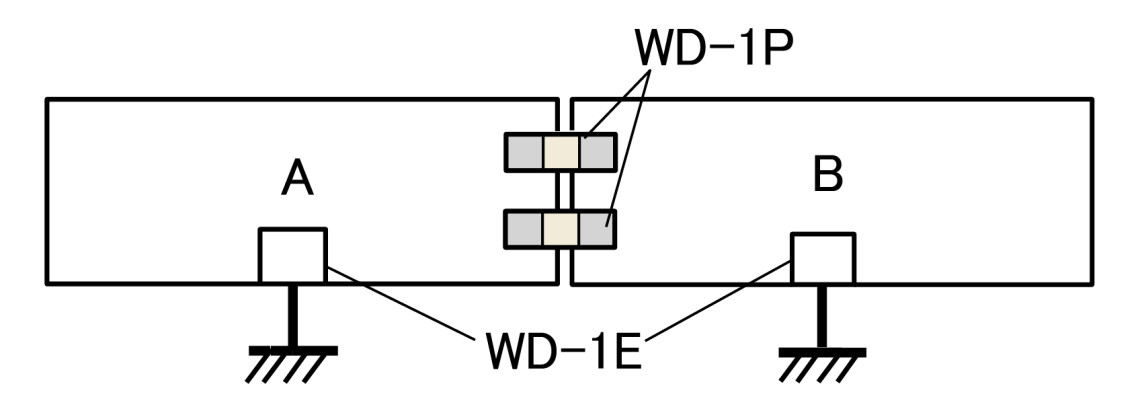

◎長い廊下
A-B間に短略プレートWD-1Pを入れ、それぞれにアース接続してください。

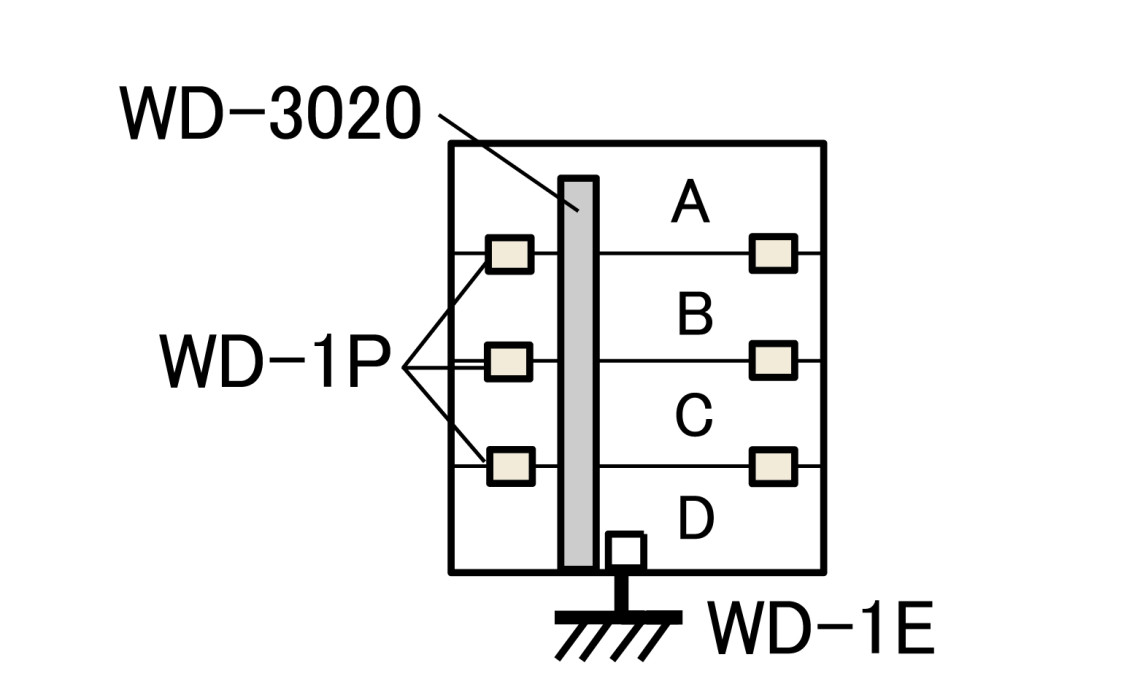

◎広い部屋
短略プレートと別売のアルミテープ WD-3020でA-D間をアースしてください。

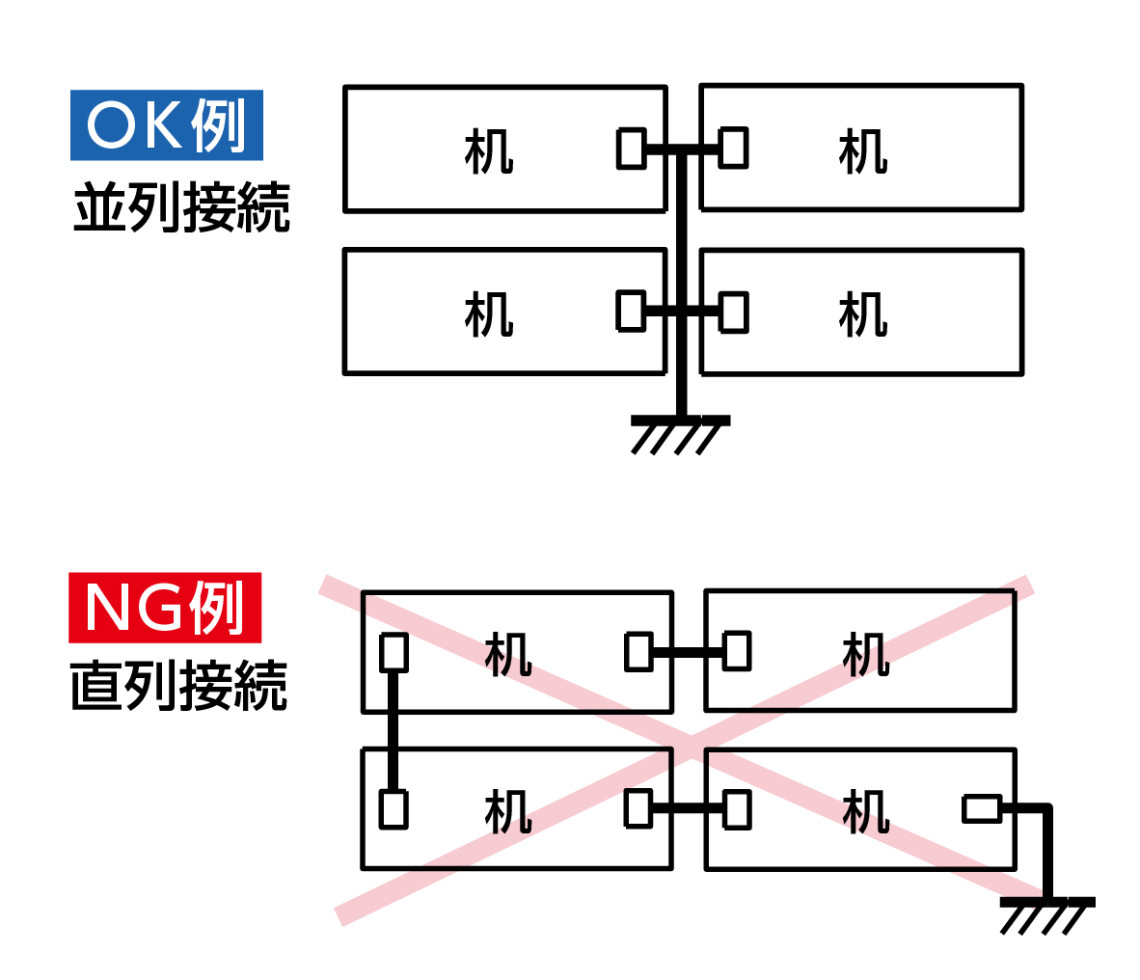

◎複数の作業台
必ず並列接続でアース接地をしてください。

製品仕様

型番 WD-13 WD-130
JANコード 700511 700504
長さ 2m 10m
1m
厚さ 2mm
材質/硬度 合成ゴム/65
面抵抗 表面(緑) 107-109Ω/sq
表面(黒) 10³-105Ω/sq

オプション

品名 プレート付アース線 短絡プレート アルミテープ
型番 WD-1E WD-1P WD-3020
JANコード 700078 700085 700108
サイズ/仕様 50×100mm/
2mコード付(2本入り)
50×100mm
(10枚入り)
厚さ: 0.05mm
幅 : 30mm(20m巻)
