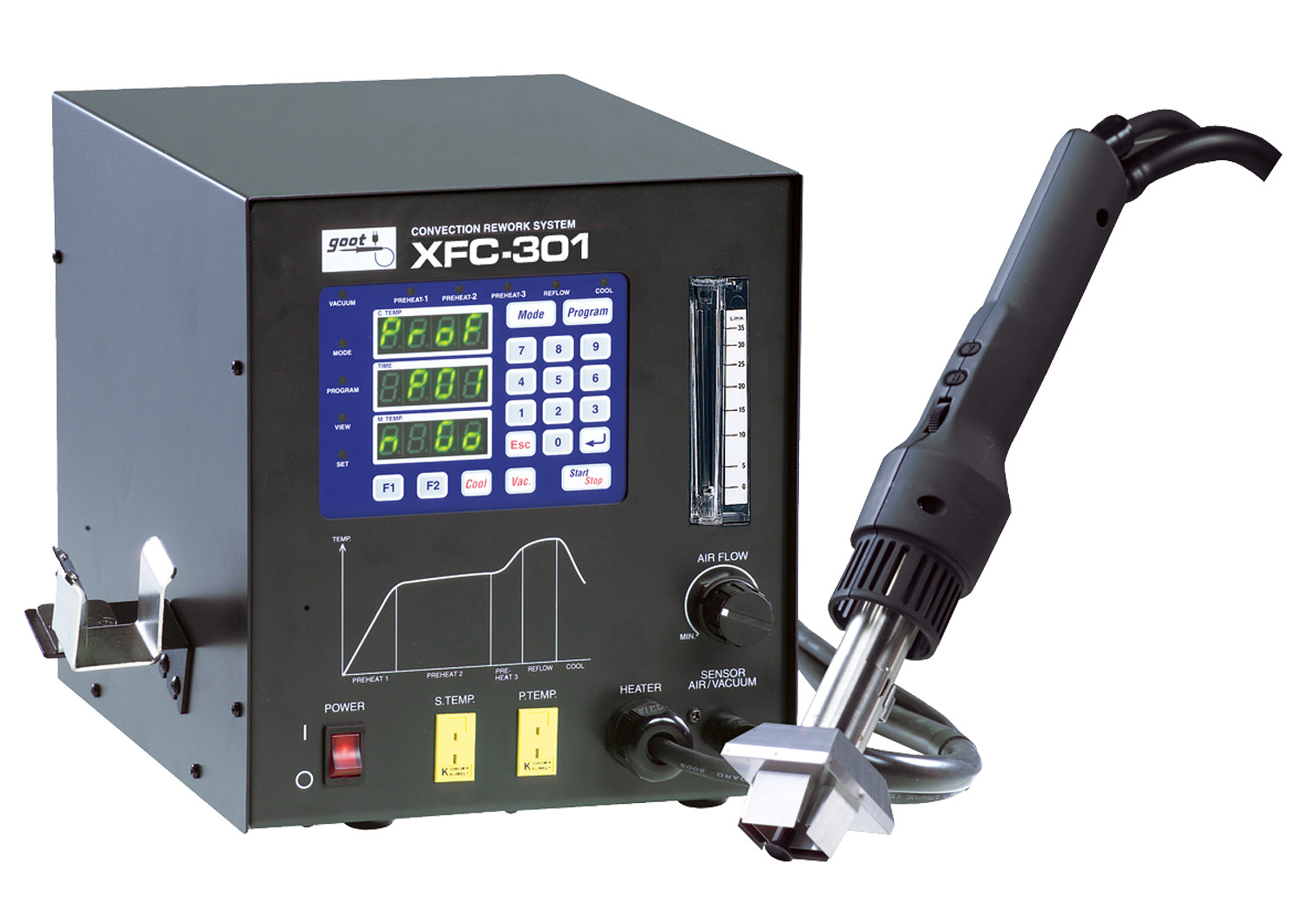

熱風式リワークステーション
XFC-301

オートプロファイルモード搭載。プリヒーターとの連携により、BGA, CSPオールSMD 対応

希望小売価格 オープン
JANコード
梱包内容

オートリフト機能搭載

オートリフト機能搭載
 リフロー行程終了後、自動的に部品を持ち上げるオートリフト機能付。

オートプロファイルモード搭載
 希望するプロファイルをトライアルなしで設定できます。(PAT.)

多彩なプロファイル
 プロファイルモードは、PREHEAT1、PREHEAT2、PREHEAT3、REFLOW、COOL DOWNの5ゾーンのプロファイルをそれぞれ19種類ずつ登録可能。
 HANDモードでは1種類の設定温度が登録できます。 ※プロファイルは5ゾーンで構成され、それぞれ温度と時間が設定できます。

プリヒーターをON-OFF制御可能なインターフェース

どのゾーンからでも動作可能な冷却機能
 COOLキーを押すと、どのゾーンでも冷却動作に入ります。

PID制御による正確な温度管理

ヒーター、バキュームスイッチ付グリップ
 グリップにヒーター ON-OFFスイッチとバキュームON-OFFスイッチが付き、手元で操作可能です。

キーロック機能、オフセット機能付

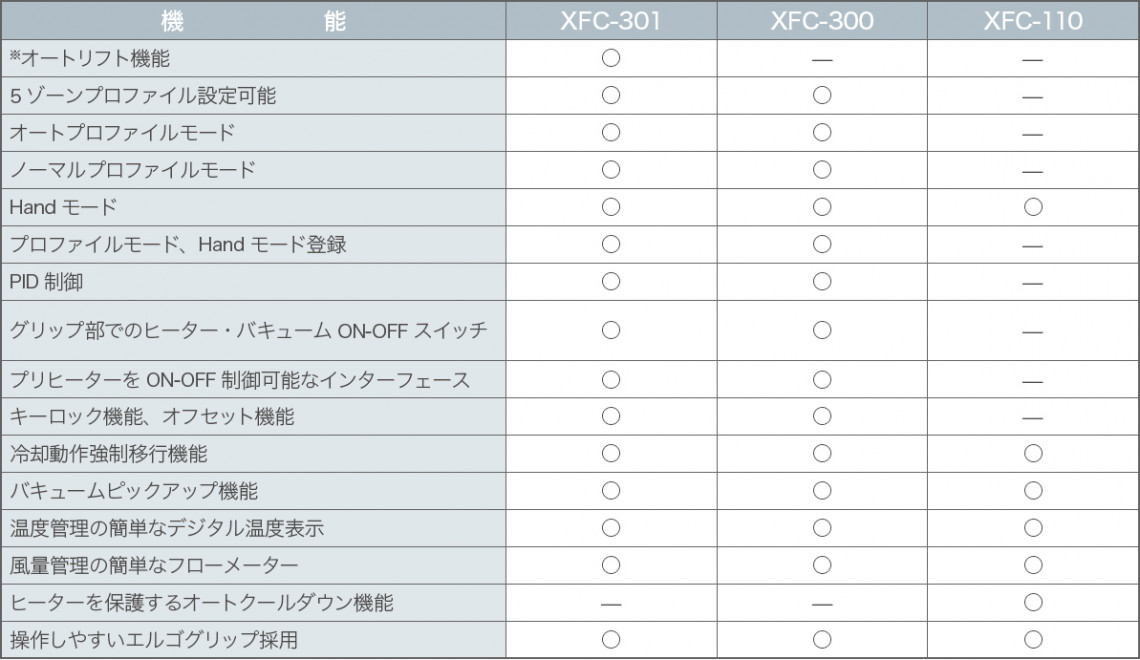

XFCシリーズ機能比較一覧

※オートリフト機能:リフロー行程終了後、自動的に部品を持ち上げる機能。

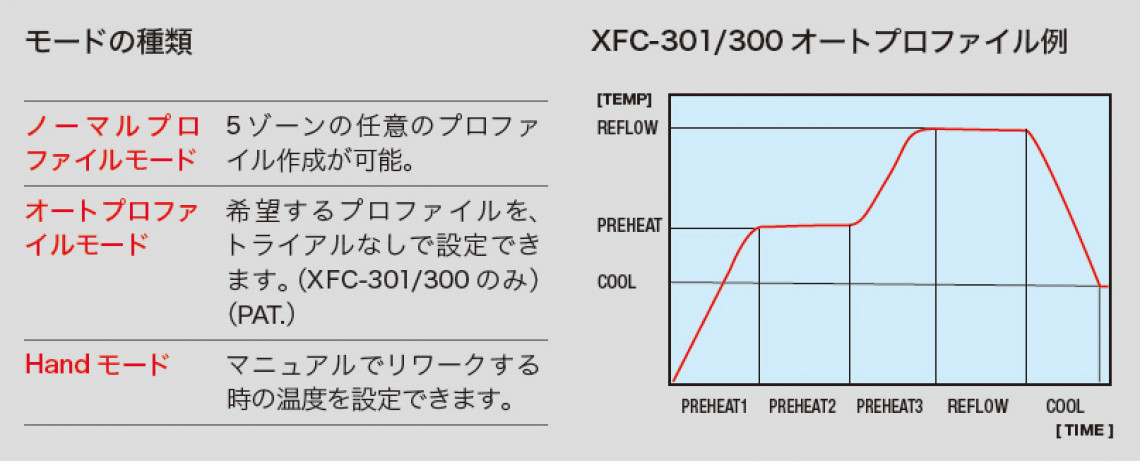

モードの種類

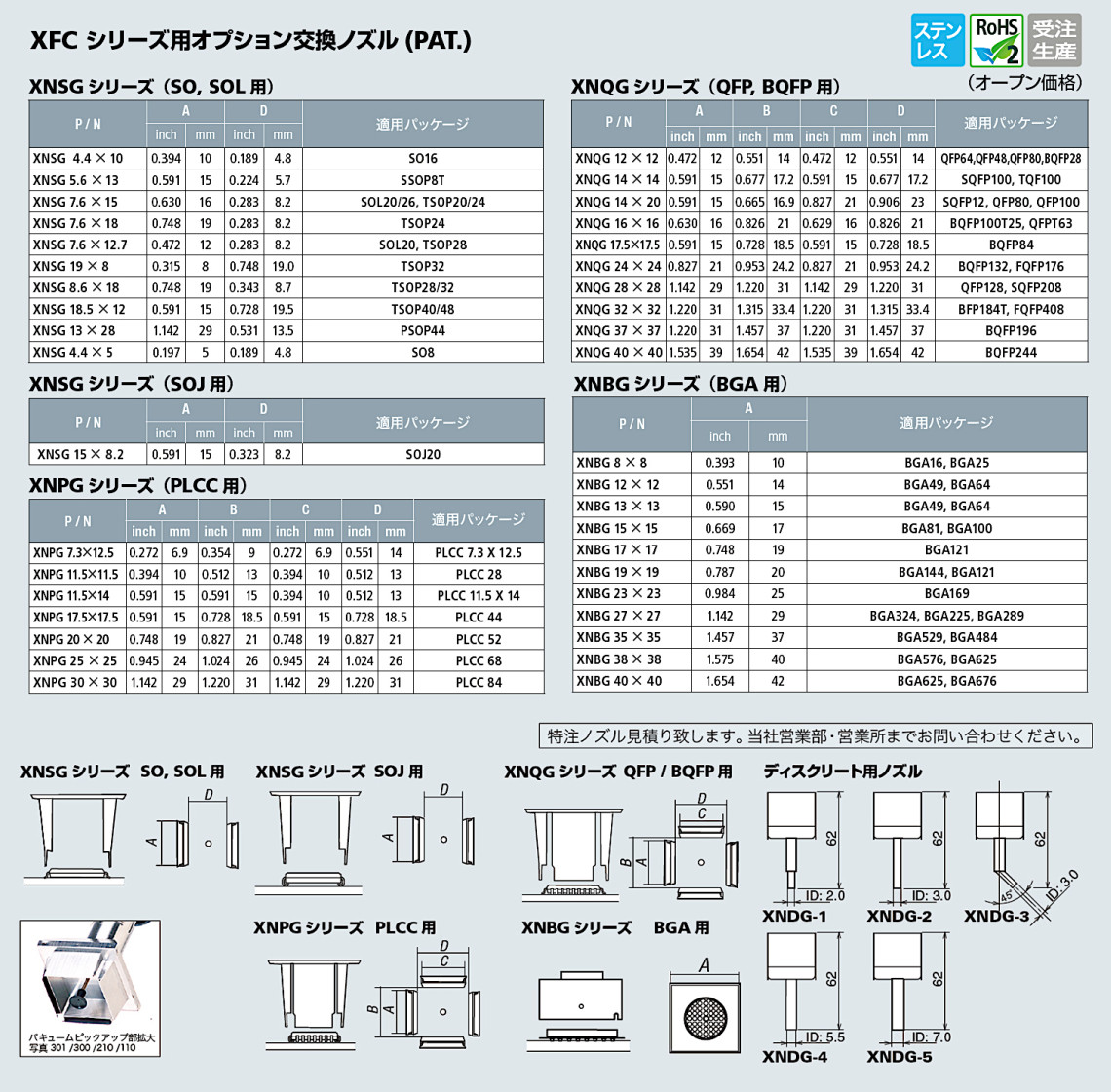

XFCシリーズ用オプション交換ノズル(PAT.)

製品仕様

型番 XFC-301 XFC-300 XFC-110
JANコード
定格電圧 100V AC 50/60Hz
消費電力 470W
電源コード長 1.5m (インレット3芯コード)
温度設定範囲 50–550℃ 150–550℃
絶縁抵抗 10MΩ以上(500V DC)

ステーション部

型番 XFC-301 XFC-300 XFC-110
出力 100V AC
風量計 フローメーター付
風量範囲 5–25リットル/min
オートリフト機能
モード数 3 (Plofile-Normal, Plofile-Auto, Hand) 1 (Hand)
温度プロファイル 5ゾーン(温度と時間):(プロファイルモードのみ)
プロファイル記録数 (Auto, Normal)×19, HAND×1
サイズ 200(W) ×230(H) ×265(D)mm 182(W) ×179(H)× 263(D)mm
重量 7.6kg(コード除く) 7.8kg(コード除く)
付属品 プリヒーター連動ケーブル、こて受けホルダー、XVCW-SET こて受けホルダー、XVCW-SET

こて部

型番 XFC-301 XFC-300 XFC-110
こて部電圧/電力 100V AC 450W
ヒーター ニクロムヒーター
こて部チューブ長 1m
バキュームピックアップ グリップ先端へ内蔵
サイズ 220mm(コード除く)
重量 180g(ノズル・コード除く)
