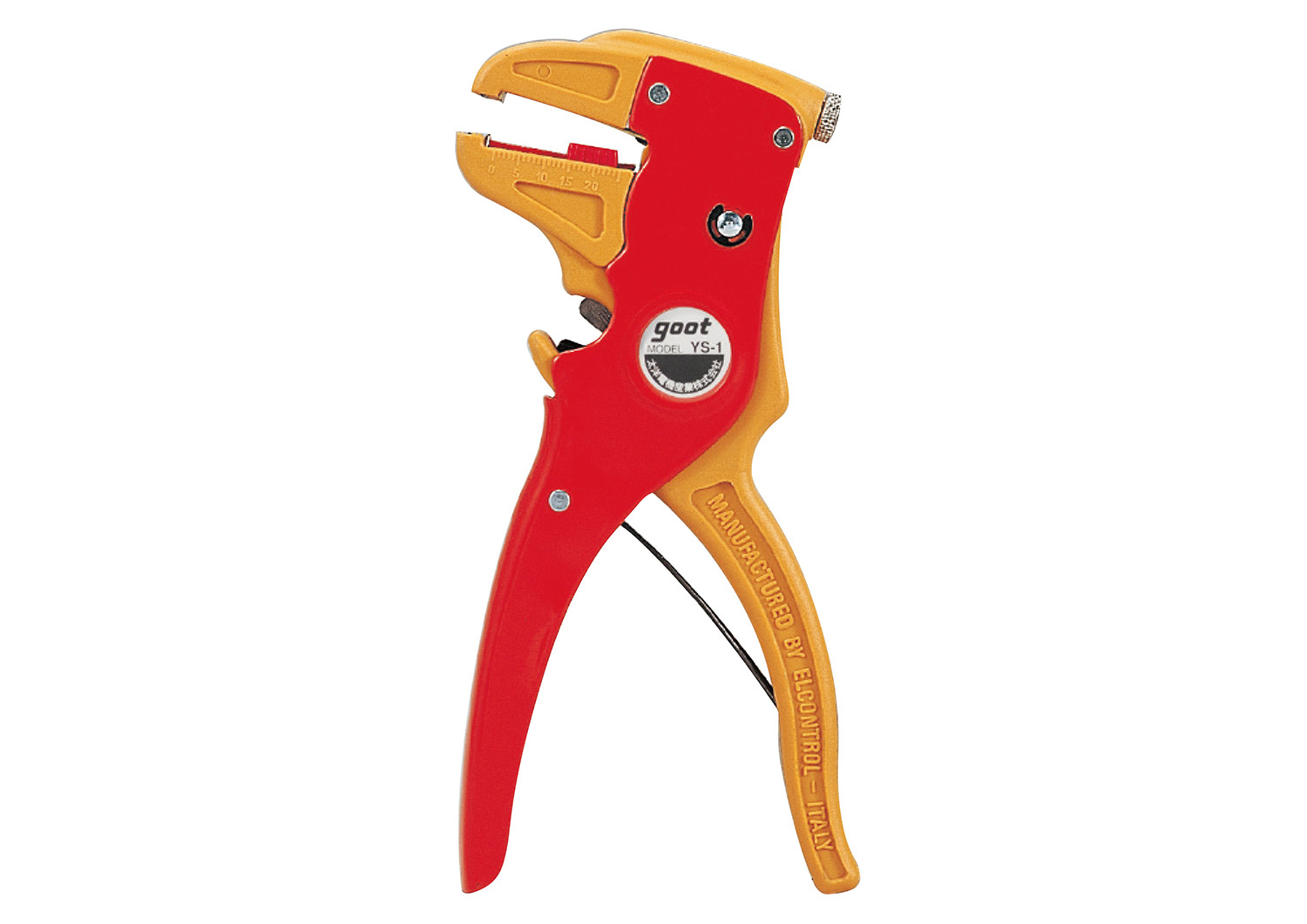

ワイヤーストリッパー
YS-1

1台2役!! 配線用電線のカットとストリップに最適。

希望小売価格 ¥5,500(税込)
JANコード 4975205410076
梱包内容

ビニル電線以外のフッ素樹脂電線、ネオプレンゴム線などは加工できません。被覆によっては芯線にキズが入ることがあります。

1台2役!! 配線用電線のカットとストリップに最適

  • 適用ワイヤーサイズ:0.2〜5.5mm2
  • ストリップの長さを調節できるストッパー付。(2-20mmの範囲で調整可能です。)
  • 約8mm幅のフラットケーブルもストリップできます。
  • 鋼板とグラスファイバーで強化したナイロン材のボディで耐久性抜群です。
  • 調整ダイヤルで電線の被覆の厚さに合わせて刃先の食い込みを簡単に調整できます。
  • ビニル電線以外のフッ素樹脂電線、ネオプレンゴム線などは、加工できません。 被覆によっては芯線にキズが入ることがあります。

使用方法

■ストリップ
①ストッパー部を希望のサイズの目盛りまで動かします。2〜20mmの範囲で調節可能です。
※線の太さや被覆の材質によって若干変化します。
②ストッパー部に当たるまで電線を入れます。
③ハンドルを握りしめるとストリップ刃がスライドし、被覆を取り除きます。
④電線の被覆が厚い場合は、調整ダイヤルをプラス(+)側に回し、薄い場合はマイナス(–)側に回して調整します。
最も具合よくストリップできる位置に合わせてください。

■電線の切断
⑤カッター部の刃の間に電線を入れ、ハンドルを握りしめ電線を切断します。

製品仕様

型番 YS-1
JANコード 410076
適用線径(加工能力の目安) 0.2-5.5mm2
全長 170mm

加工能力の目安

線の種類 皮むき 切断
単線 線径 Φ(mm) 0.5-2.0 0.32-1.6
断面積(mm2 0.2-3.3 0.08-2.0
AWG No. 24-12 28-14
より線 断面積(mm2 0.2-5.5 0.09-3.5
AWG No. 24-10 28-12
リボンケーブル 断面積(mm2 0.2-0.5 左条件時 8mm幅
AWG No. 24-20 24-20
